Как подключить солнечную панель к аккумулятору

Хотите создать автономную систему электроснабжения? Разберём, как правильно подключить солнечную панель к аккумулятору — с учётом роли контроллера заряда, правил подключения, полярности и мер безопасности.

Почему нельзя подключать панель напрямую к аккумулятору?

Подключать солнечную панель напрямую к аккумулятору запрещено: напряжение и ток на выходе панели нестабильны (зависят от освещённости), что может привести к:

• перезаряду и перегреву аккумулятора;

• сокращению срока службы батареи;

• выходу аккумулятора из строя.

Роль контроллера заряда

Контроллер заряда — обязательный компонент между панелью и аккумулятором. Он:

• регулирует напряжение и ток заряда;

• предотвращает перезаряд аккумулятора;

• защищает от глубокого разряда (в некоторых моделях);

• блокирует обратный ток от аккумулятора к панели ночью;

• оптимизирует процесс зарядки.

Типы контроллеров:

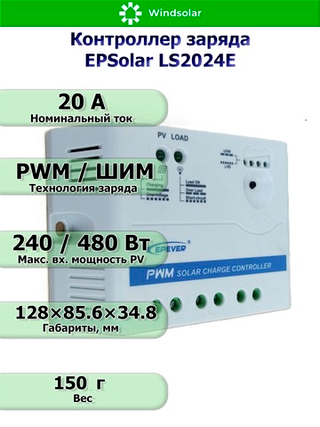

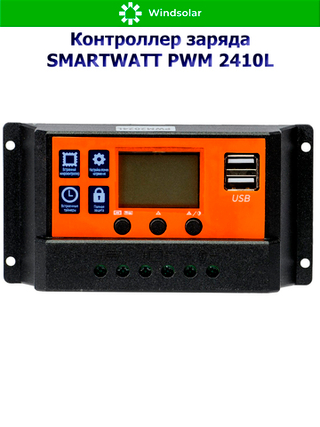

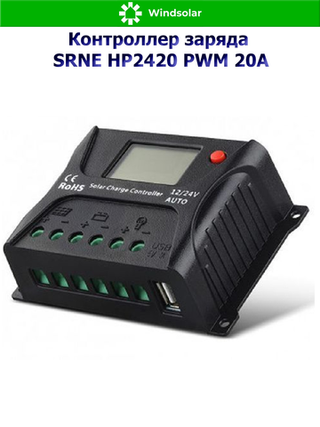

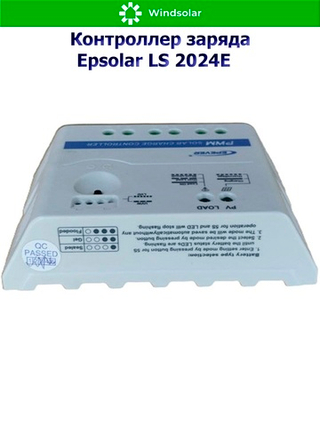

• PWM (ШИМ) — дешевле, подходит для небольших систем с панелями, напряжение которых близко к напряжению аккумулятора (например, панель $18\text{В}$ для АКБ $12\text{В}$).

• MPPT — эффективнее (на $10–30$ %), отслеживает точку максимальной мощности панели, позволяет использовать панели с более высоким напряжением.

Необходимые компоненты

Для подключения вам понадобятся:

1. Солнечная панель (с напряжением, совместимым с аккумулятором).

2. Контроллер заряда (PWM или MPPT).

3. Аккумулятор (свинцово‑кислотный, AGM, гелевый, LiFePO₄ — с учётом настроек контроллера).

4. Провода с подходящим сечением (например, 4–6 мм2 для системы $12\text{В}$, $100\text{Вт}$).

5. Разъёмы (например, MC4).

6. Предохранители или автоматические выключатели (номинал — по току системы).

7. Инструменты: мультиметр, обжимной инструмент, отвёртки.

Пошаговая инструкция подключения

Шаг 1. Установите солнечную панель

• Разместите в солнечном месте, избегая затенения.

• Оптимальный угол наклона — примерно равен широте местности (для северных широт можно увеличить на 15∘).

• Заземлите конструкцию (защита от молний и статического электричества).

Шаг 2. Подключите контроллер к аккумулятору

• Полярность: плюс (+) аккумулятора к клемме BAT+ контроллера, минус (−) — к BAT−.

• Установите предохранитель на плюсовом проводе возле аккумулятора (например, $20\text{А}$ для системы $12\text{В}$, $100\text{Вт}$).

• Используйте провода достаточного сечения (снижение потерь энергии).

Шаг 3. Настройте контроллер

• Выберите тип аккумулятора (залитый, AGM, литиевый и т. д.) через DIP‑переключатели или меню.

• Убедитесь, что контроллер определил напряжение системы.

Шаг 4. Подключите солнечную панель к контроллеру

• Полярность: плюс (+) панели к PV+ контроллера, минус (−) — к PV−.

• Если используются разъёмы MC4, убедитесь в надёжности соединения.

• При необходимости установите предохранитель между панелью и контроллером (номинал по максимальному току панели).

Шаг 5. Проверьте систему

• С помощью мультиметра проверьте:

  • напряжение холостого хода панели (должно соответствовать спецификации);

  • напряжение аккумулятора (должно повышаться при зарядке).

• Убедитесь, что индикаторы контроллера показывают процесс зарядки (значок солнца, уровень заряда и т. д.).

Шаг 6. (Опционально) Подключите инвертор

• Для получения переменного тока ($220\text{В}$) подключите инвертор к аккумулятору.

• Соблюдайте полярность и используйте провода подходящего сечения.

Меры безопасности

1. Все работы проводите при отключённом аккумуляторе.

2. Соблюдайте полярность при подключении проводов (ошибка может вывести из строя контроллер или аккумулятор).

3. Используйте кабели с изоляцией, устойчивой к ультрафиолету и влаге.

4. Устанавливайте предохранители на всех ключевых участках цепи.

5. Размещайте контроллер в проветриваемом, защищённом от влаги месте.

6. Регулярно проверяйте соединения на предмет окисления и ослабления.

7. Для сложных систем (мощностью свыше $1\text{кВт}$) рекомендуется привлекать сертифицированных специалистов.

Типичные ошибки

• Подключение панели к контроллеру до подключения аккумулятора (может повредить контроллер).

• Использование кабелей недостаточного сечения (повышенные потери энергии).

• Отсутствие предохранителей (риск возгорания или повреждения оборудования).

• Несоответствие мощности панелей и контроллера.

• Игнорирование заземления конструкции.

Заключение

Правильное подключение солнечной панели к аккумулятору через контроллер заряда — залог долгой и безопасной работы вашей автономной системы. Следуя этой инструкции и соблюдая меры предосторожности, вы сможете создать надёжное решение для энергоснабжения дома, дачи или кемпинга.
