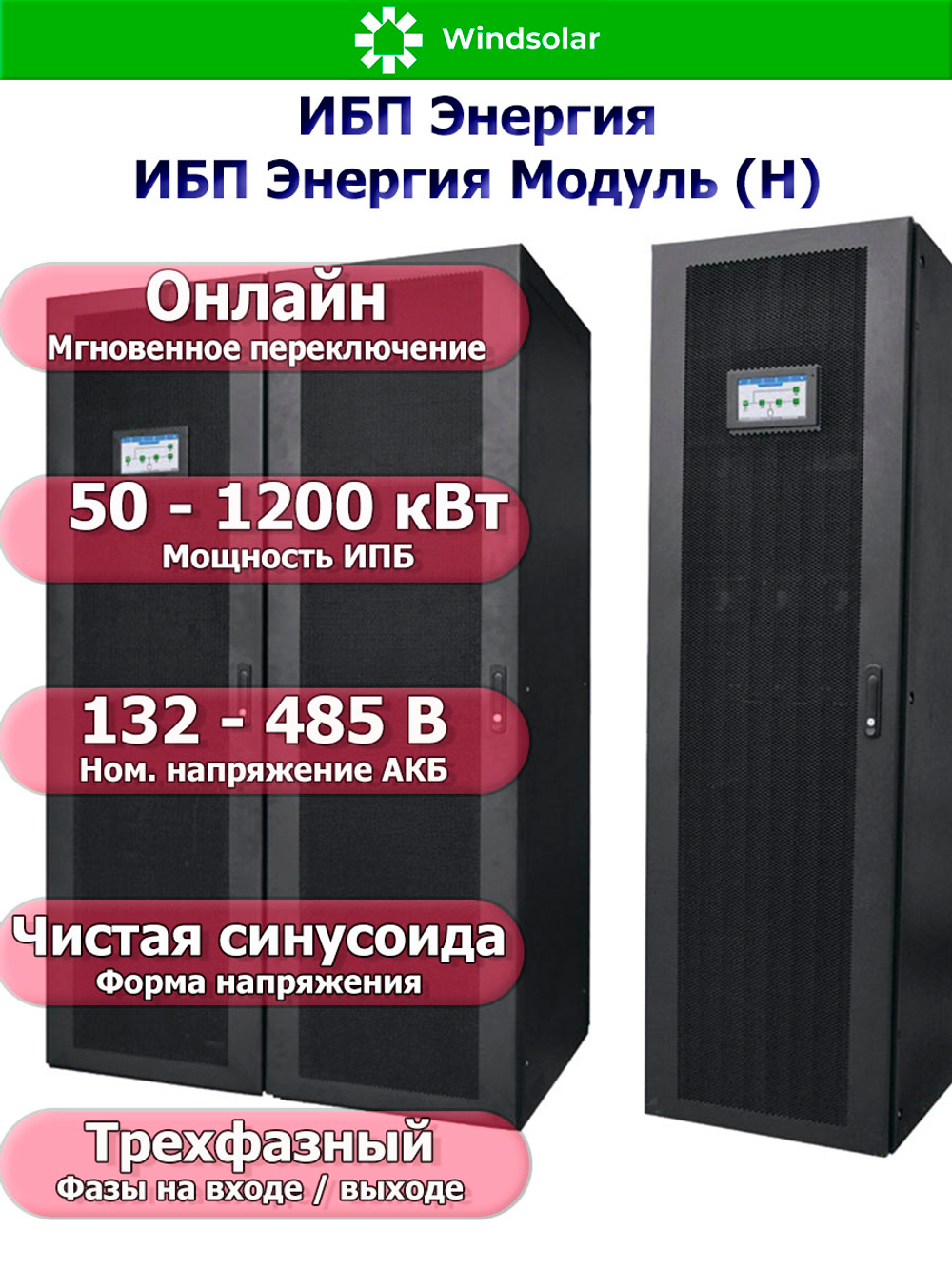

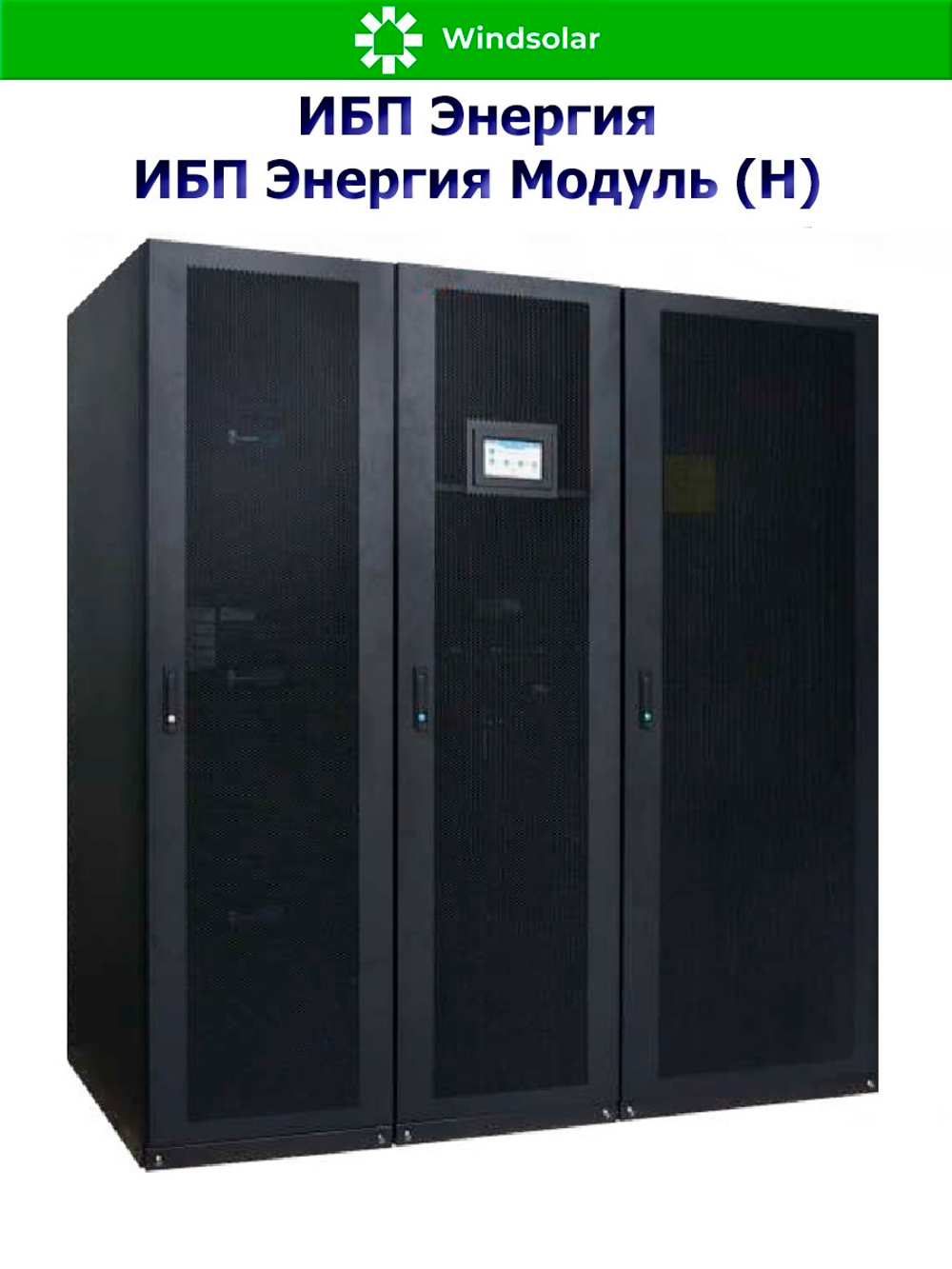

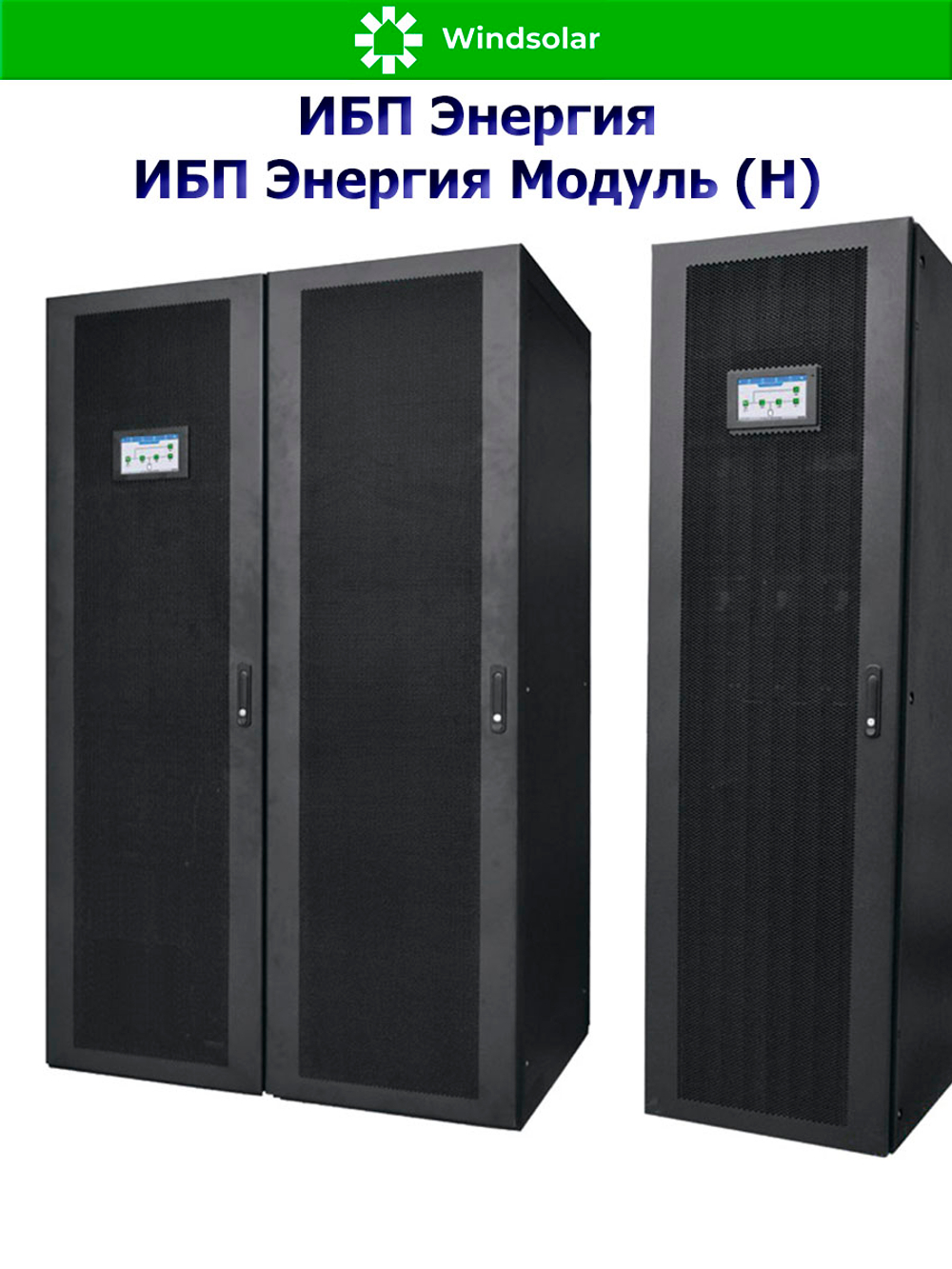

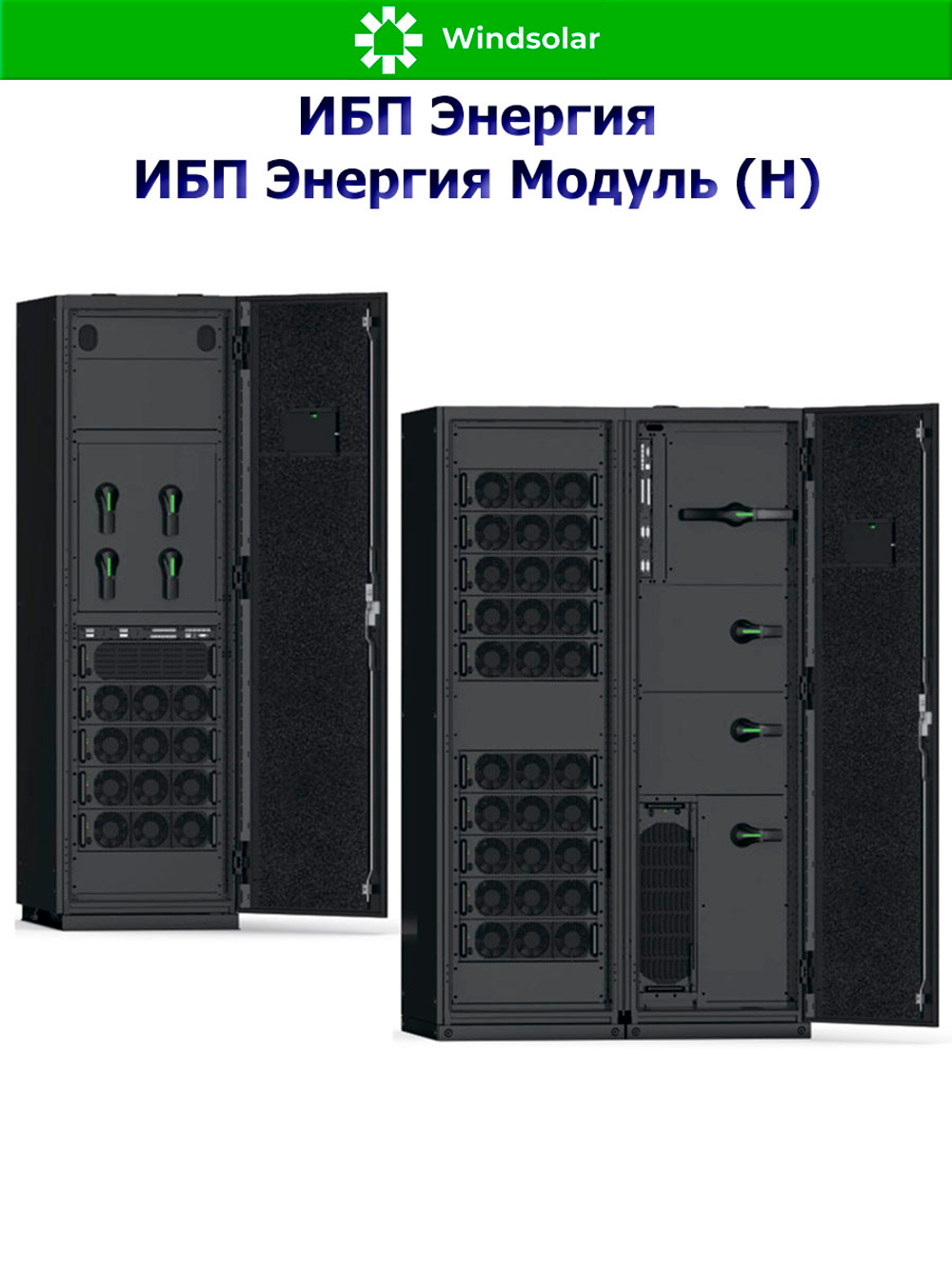

ИБП Энергия Модуль (Н) – это трехфазный модульный ИБП двойного преобразования энергии с широтно-импульсной модуляцией.

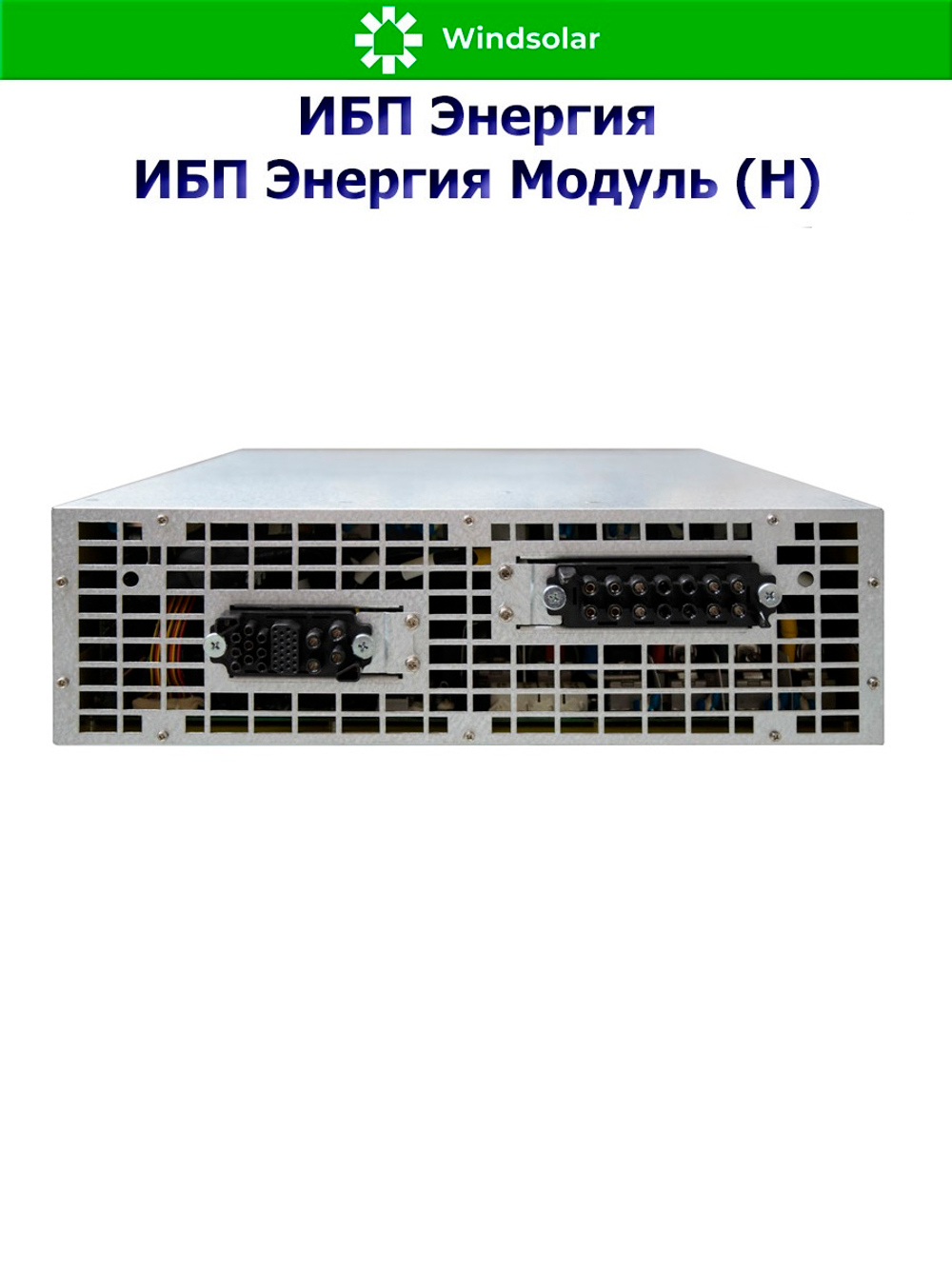

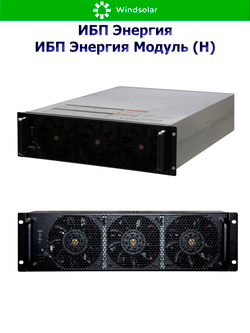

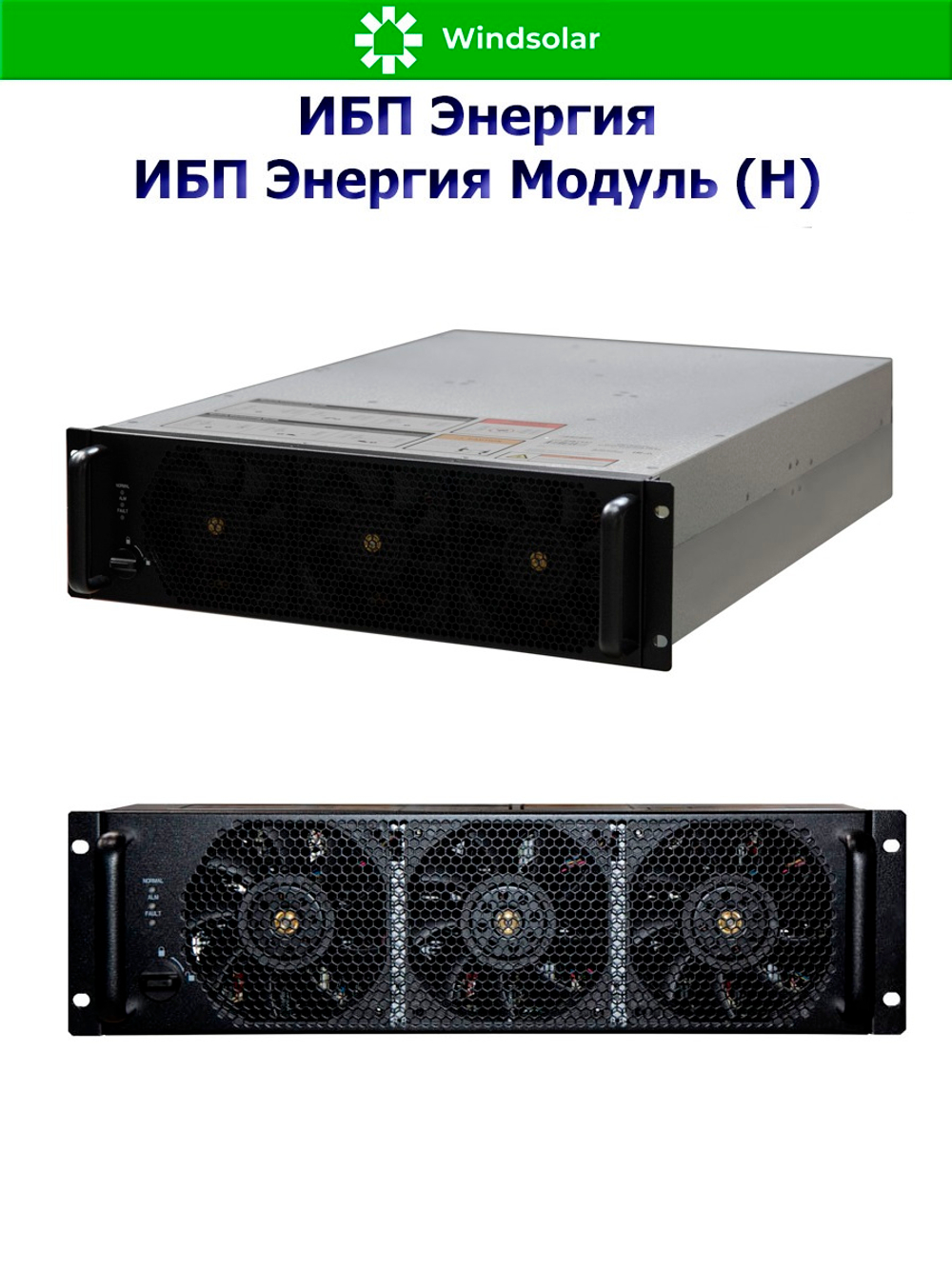

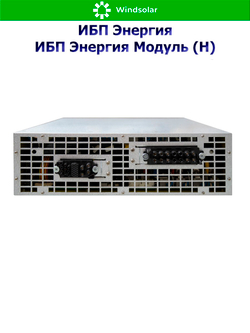

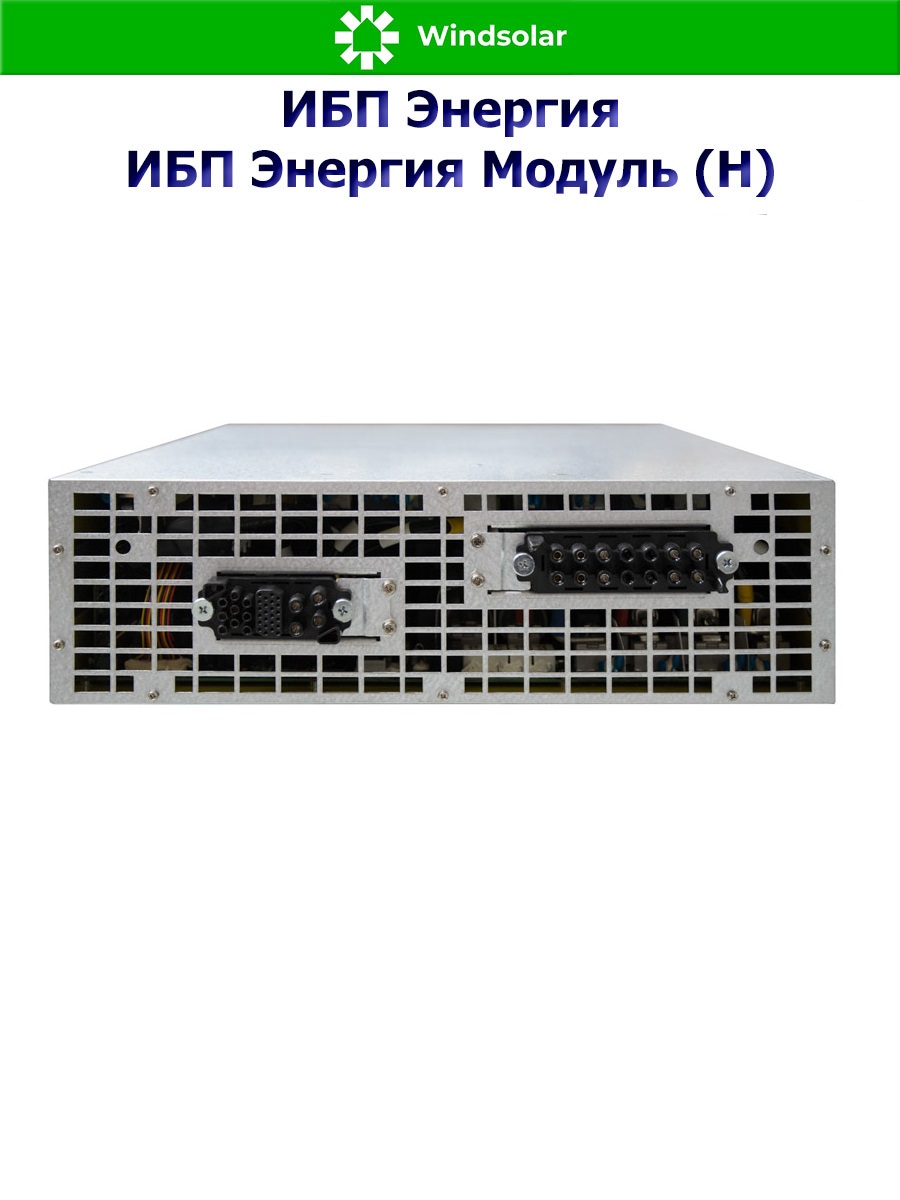

Единый корпус ИБП позволяет наращивать мощность от 50 до 1200 кВА. Суммарная мощность системы может быть увеличена до 2,4 МВА при этом резервирование осуществляется как на уровне ИБП, так и на уровне силовых модулей. Все основные узлы (силовой модуль, блок байпаса и модуль управления) спроектированы как модули, поддерживающие «горячую» замену.
ИБП Энергия Модуль (Н) – это превосходное решение для обеспечения бесперебойным электропитанием центров обработки данных, телекоммуникационного, медицинского и другого электрооборудования, в том числе и чувствительного.
Варианты сборки ИБП Энергия Модуль (Н) трехфазные 50 кВА - 600 кВА, до 1200 кВА
|
|
200-(200/50)-3/3 |
300-(300/50)-3/3 |
500-(500/50)-3/3 |
600-(600/50)-3/3 |
|
Максимальная мощность кВА / кВт |
200 / 200 |
300 / 300 |
500 / 500 |
600 / 600 |
|
Количество силовых модулей |
4 |
6 |
10 |
12 |
|
Мощность силового модуля |
50 кВА / 50 кВт |
|||
|
Конфигурация вход/выход |
3 : 3 |
|||
|
Аккумуляторные батареи |
||||
|
Напряжение на DC-шине |
± 180 ~ ± 276 В DC |
|||
|
Количество АКБ в группе |
30 – 46 шт. |
|||
|
Количество встроенных АКБ |
нет |
|||
|
Время автономии |
В зависимости от емкости подключаемых АКБ |
|||
|
Физические характеристики |
||||
|
Габариты стойки (ШхГхВ, мм.) |
600 х 850х2000 |
1200 х 850х2000 |
1400 х 850 х 2000 |
|
Внимание! Перед подключением АКБ к ИБП при первом запуске в работу и в случаях дальнейшего изменения количества либо ёмкости ранее подключенных АКБ необходимо в обязательном порядке произвести настройку ИБП в соответствии c параметрами подключаемых АКБ!
К ИБП может быть подключено различное количество АКБ разной ёмкости. Значение, установленное в настройках ИБП по умолчанию, может отличаться от фактического количества и ёмкости подключаемых АКБ. В связи с этим в программе управления ИБП требуется настройка следующих параметров:
- количество подключаемых АКБ
- ёмкость подключаемых АКБ
- ток заряда в зависимости от ёмкости подключенных АКБ (рекомендуется устанавливать ток заряда равный 10% от ёмкости АКБ).
При несоблюдении требования предварительной настройки ИБП существует высокий риск выхода из строя АКБ, который может сопровождаться катастрофическими последствиями, в том числе возгоранием!
Вся необходимая информация по порядку предварительной настройки ИБП содержится в руководстве по эксплуатации. Выход из строя ИБП либо присоединяемых к нему АКБ по причине не произведенной, либо неправильно произведенной предварительной настройки по умолчанию служит основанием для отмены гарантийных обязательств производителя.
В целях избегания возникновения ущерба для конечного пользователя производитель настоятельно рекомендует осуществлять первоначальную настройку и подключение АКБ к ИБП с привлечением квалифицированного обслуживающего персонала, имеющего соответствующие знания и опыт работы с АКБ такого типа в четком соответствии с рекомендациями, изложенными в руководстве по эксплуатации.
Производитель готов оказать квалифицированную помощь по всем вопросам, связанным с настройкой ИБП, в том числе проконсультировать и сертифицировать для выполнения данных работ квалифицированных сотрудников потребителя.
Преимущества
- Масштабируемость – возможность наращивания мощности с 50 до 600 кВА;
- Высокий коэффициент мощности 1,0;
- Максимальная доступность «Горячая» замена модулей;
- Низкая совокупная стоимость.
Особенности
- Использование общей аккумуляторной батареи ИБП, работающими в параллельном режиме.
- Зарядное устройство позволяет подключать от 30 до 46 шт. аккумуляторных батарей.
- Интеллектуальное управление зарядом аккумуляторных батарей.
- Функция холодного старта от аккумуляторных батарей.
- Встроенный программный батарейный тест.
- Функция самотестирования, легкая отладка и тестирование на месте.
- Резервирование системы охлаждения: может работать при 30 % нагрузке, при выходе из строя 2 вентиляторов и при 50 % нагрузке при выходе из строя 1 вентилятора.
- Для обслуживания необходим только доступ спереди, верхний и нижний завод кабелей.
- Полная аппаратная и программная защита, надежная функция самодиагностики, расширенный журнал событий.
- 7-дюймовый сенсорный ЖК-дисплей, интуитивно понятный интерфейс.
- Блок мониторинга со встроенным SNMP-адаптером, поддерживает RS485 и «сухие» контакты.
- Масштабируемая мощность с возможной «горячей» заменой и добавлением модулей.
- Технология плавного пуска позволяет работать со всеми видами генераторов.
- Интеллектуальный «спящий» режим обеспечивает бесперебойную работу ИБП при низкой нагрузке.
- Возможность работы до 4-х ИБП в параллельном режиме.
Применение
- Центры обработки данных (ЦОД);
- Телекоммуникационное оборудование и оборудование связи;
- Медицинское и диагностическое оборудование;
- Сетевое оборудование, коммутаторы, маршрутизаторы;
- Коммуникационные системы;
- Системы контроля и управления;
- Дежурное освещение;
- Банковская сфера;
- Транспортная инфраструктура;
- Системы автоматизированного управления производством.
Виды защиты
- от короткого замыкания,
- от перегрузки,
- от перегрева,
- от глубокого разряда АКБ,
- от перенапряжения и низкого напряжения,
- аварийная сигнализация неисправности вентиляторов.
| Название модели | ИБП Энергия Модуль (Н) |
| Артикул | По запросу |
| Установка | Модульная |
| Номинальная мощность, кВт | По запросу от 50 - 1200 |
| Фазы на входе / выходе | 3 |
| Диапазон входных напряжений, В | 132– 485 |
| Диапазон входной частоты, Гц | 40-70 |
| Настраиваемая выходная частота (при работе от АКБ) |
Синхронизация в режиме двойного преобразования; 50 / 60 Гц ± 0,25 % при работе от АКБ
|
| Искажения входного напряжения |
меньше 1 % при полной линейной нагрузке
|
| Тип байпаса | Настраивается от – 60 % до + 25 % |
| Напряжение на шине постоянного тока, В DC | ± 180 ~ ± 276 В DC |
| Количество силовых АКБ, шт. | 30-50 |
| Входной коэффициент мощности | ≥ 0,99 |
| Топология и форма выходного напряжения | онлайн ИБП с «чистой» синусоидой на выходе |
| Коэффициент входной мощности | больше 0,99 |
| КПД в режиме работы, % | 96 % в режиме АКБ, 99 % в режиме ECO |
| Температура эксплуатации, °C | от 0 до 40 |
| Температура хранения, °C | от -40 до +70 |
| Относительная влажность, % | от 0 до 95 |
| Класс защиты | IP20 |
| Коэффициент пиковой нагрузки | 3:1 |
