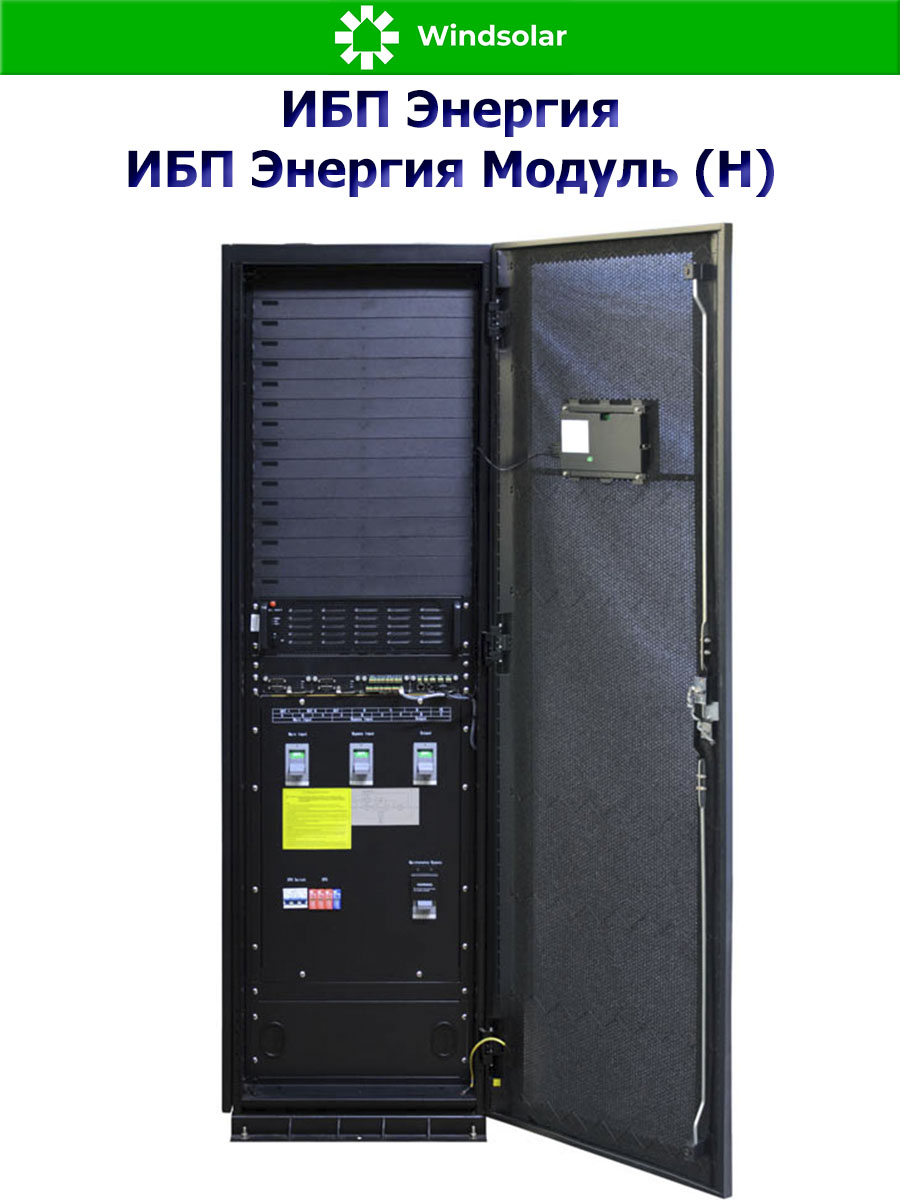

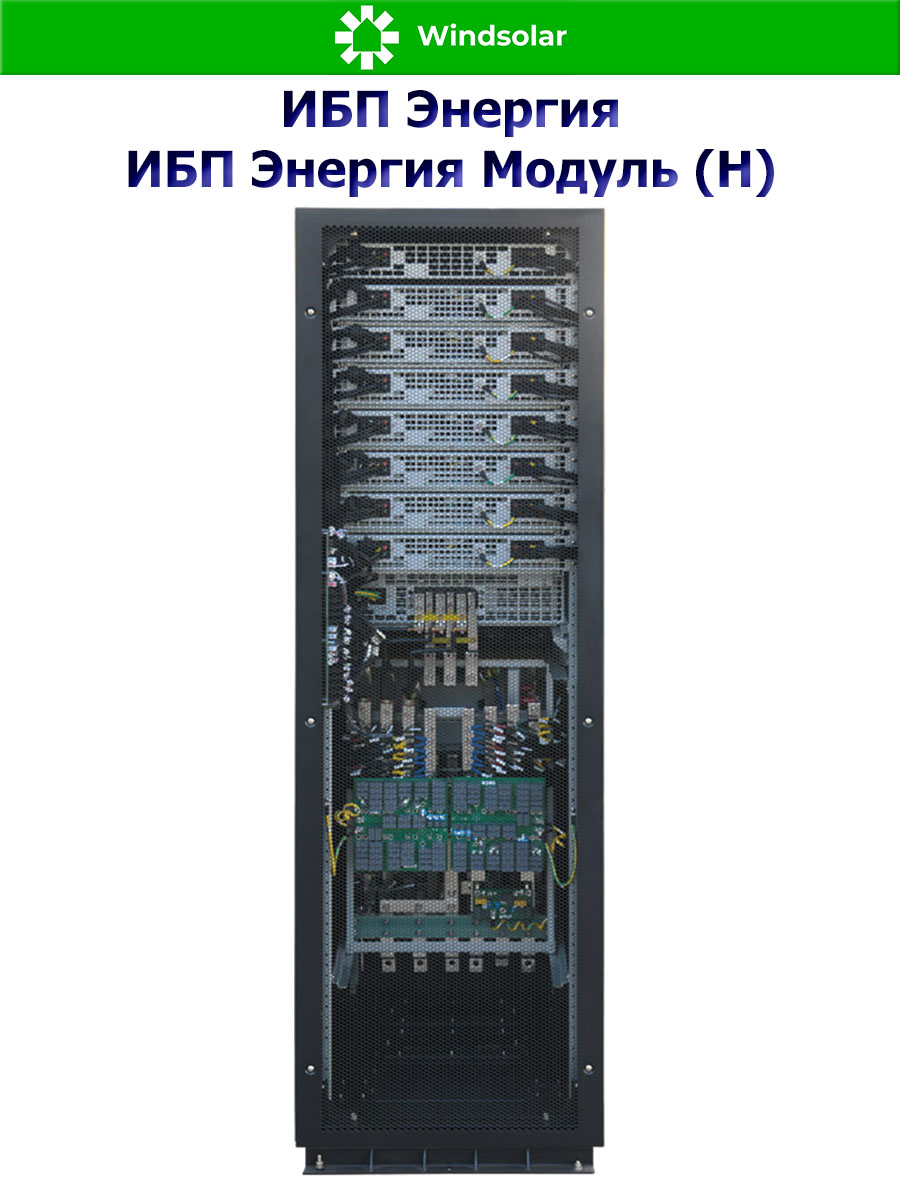

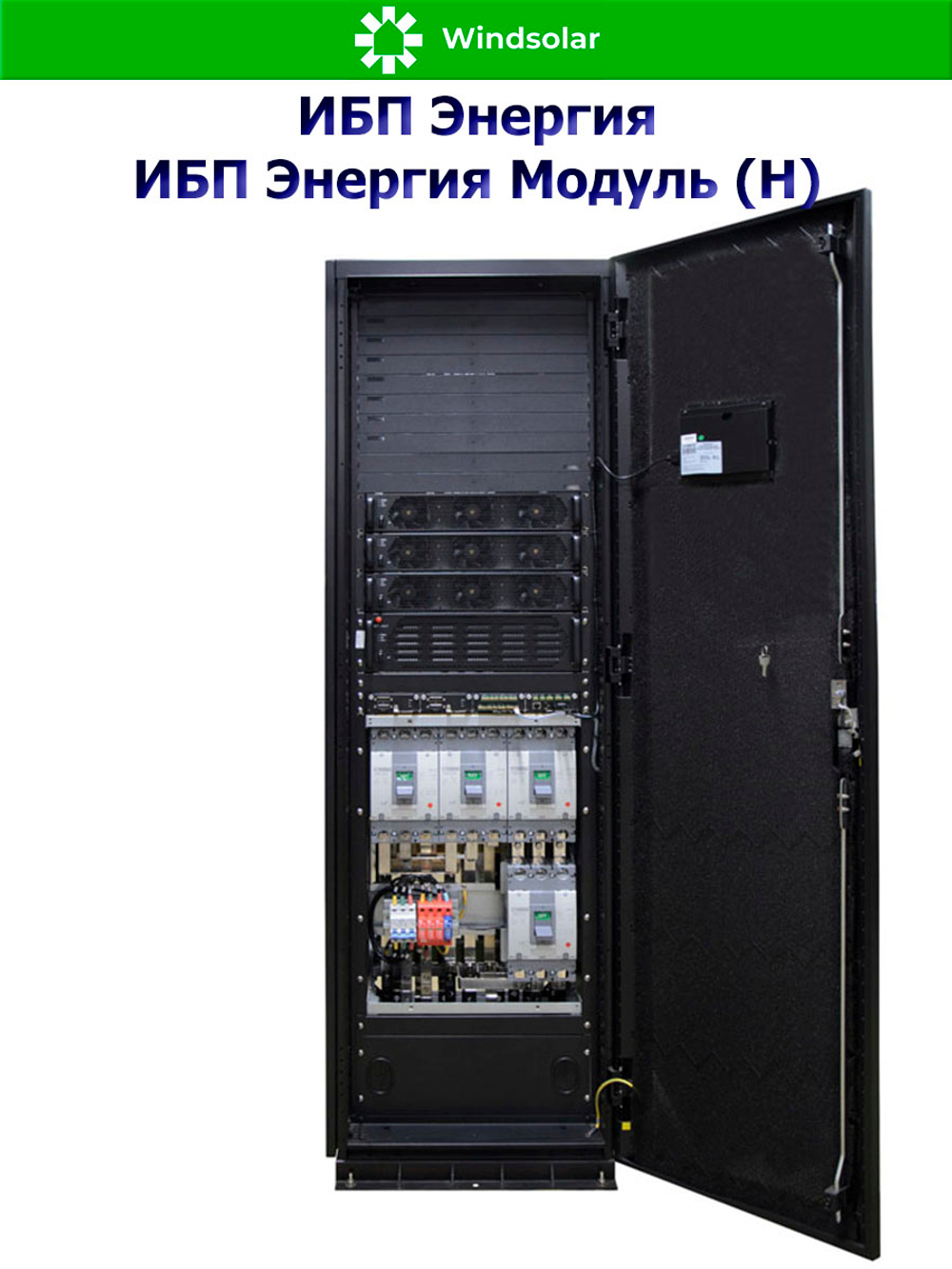

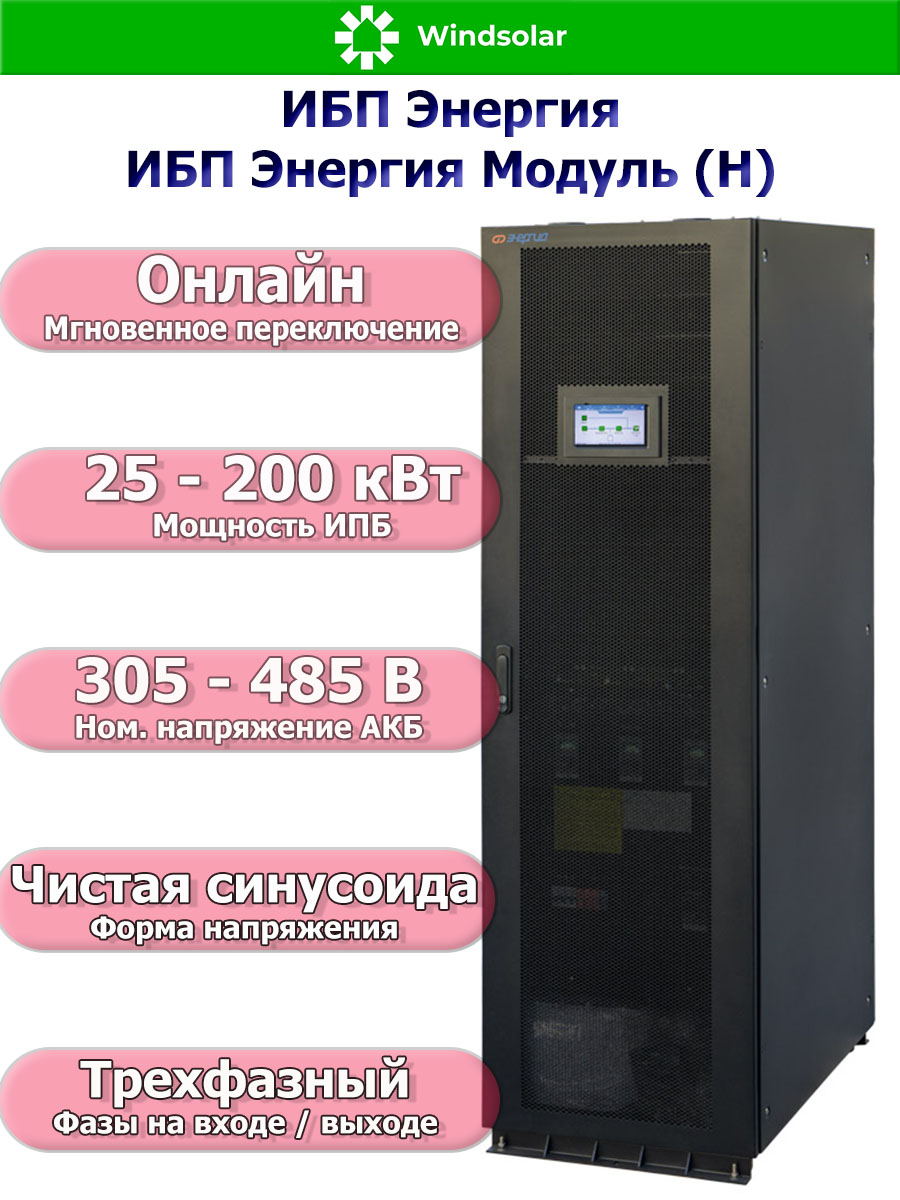

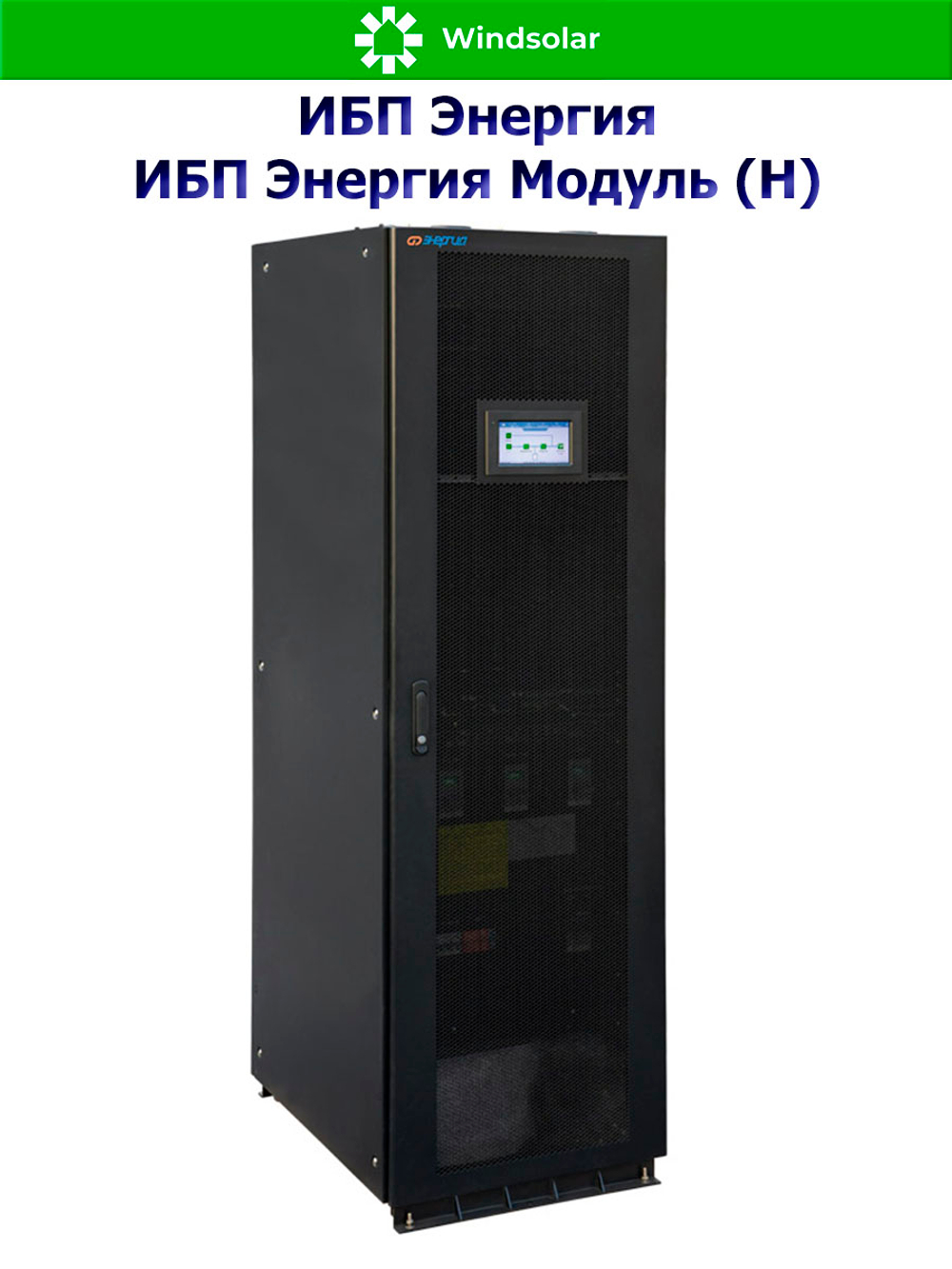

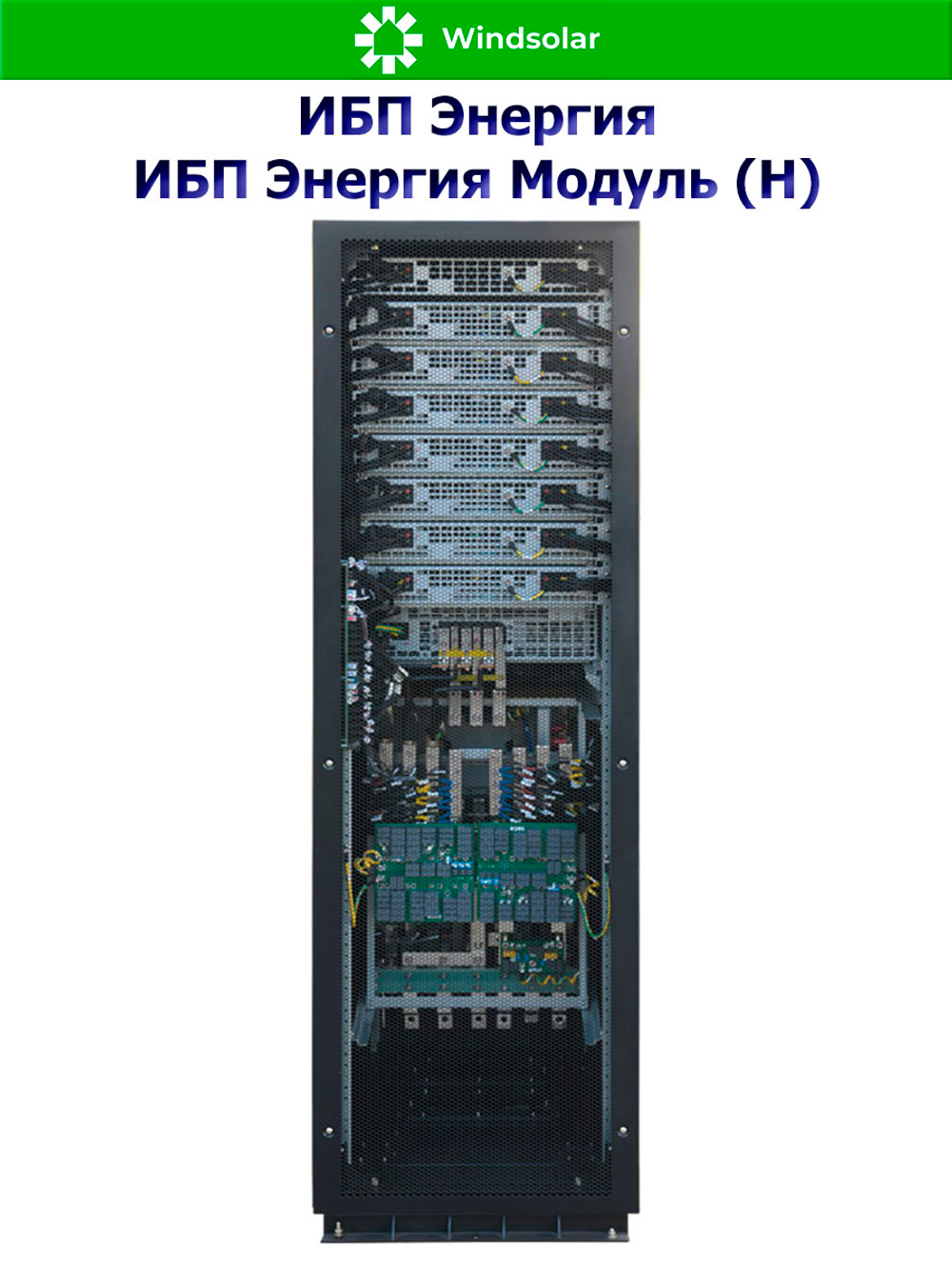

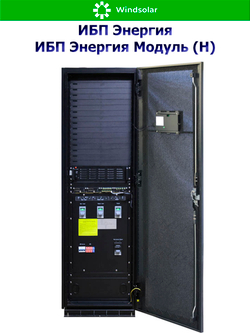

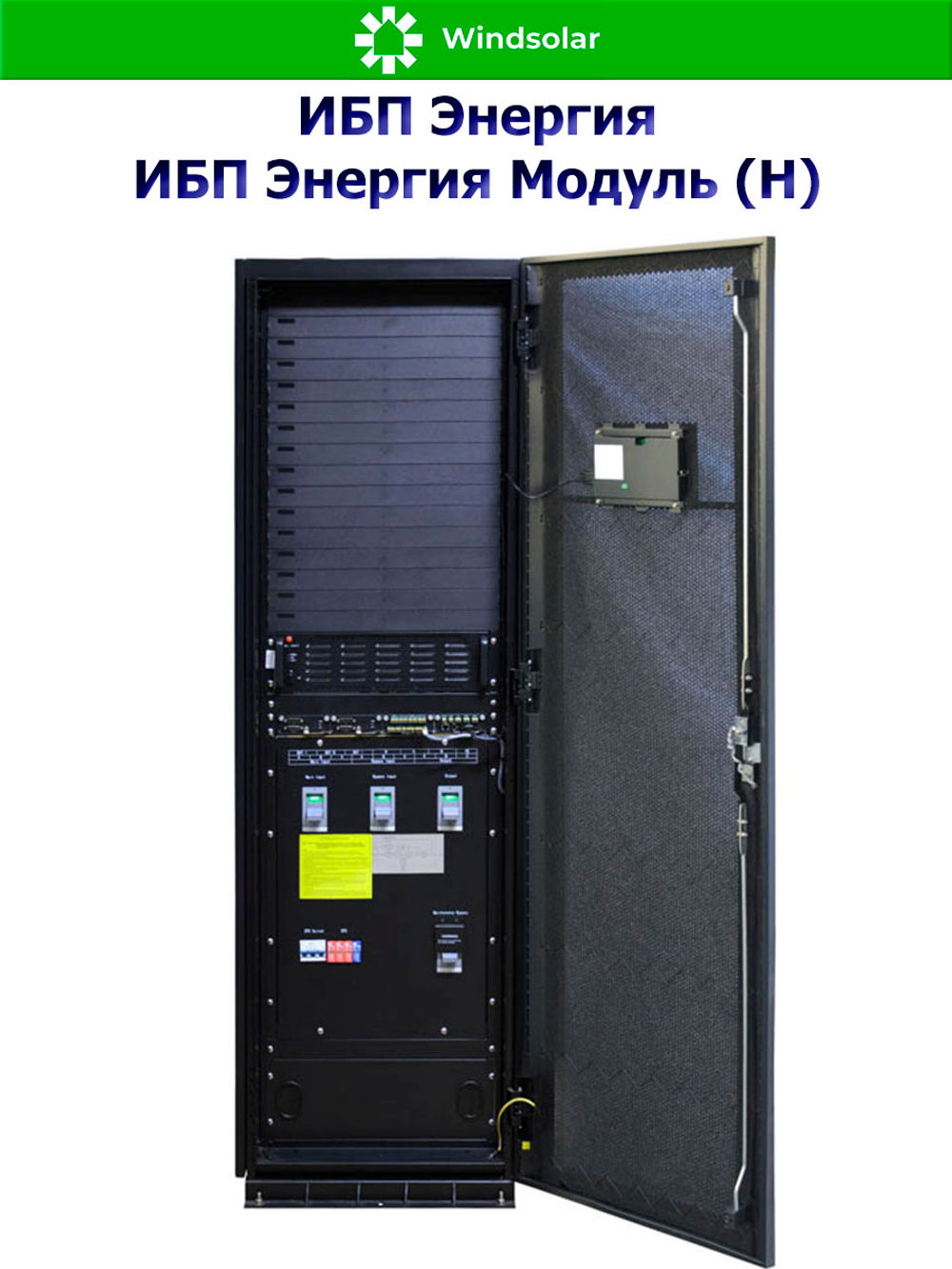

БП Энергия Модуль (Н) – это трехфазный модульный ИБП двойного преобразования энергии с широтно-импульсной модуляцией.
Единый корпус ИБП позволяет наращивать мощность от 25 до 200 кВА. Суммарная мощность системы может быть увеличена до 0,8 МВА при этом резервирование осуществляется как на уровне ИБП, так и на уровне силовых модулей. Все основные узлы (силовой модуль, блок байпаса и модуль управления) спроектированы как модули, поддерживающие «горячую» замену.
ИБП Энергия Модуль (Н) – это превосходное решение для обеспечения бесперебойным электропитанием центров обработки данных, телекоммуникационного, медицинского и другого электрооборудования, в том числе и чувствительного.
Внимание! Перед подключением АКБ к ИБП при первом запуске в работу и в случаях дальнейшего изменения количества либо ёмкости ранее подключенных АКБ необходимо в обязательном порядке произвести настройку ИБП в соответствии c параметрами подключаемых АКБ!
К ИБП может быть подключено различное количество АКБ разной ёмкости. Значение, установленное в настройках ИБП по умолчанию, может отличаться от фактического количества и ёмкости подключаемых АКБ. В связи с этим в программе управления ИБП требуется настройка следующих параметров:
- количество подключаемых АКБ
- ёмкость подключаемых АКБ
- ток заряда в зависимости от ёмкости подключенных АКБ (рекомендуется устанавливать ток заряда равный 10% от ёмкости АКБ).
При несоблюдении требования предварительной настройки ИБП существует высокий риск выхода из строя АКБ, который может сопровождаться катастрофическими последствиями, в том числе возгоранием!
Вся необходимая информация по порядку предварительной настройки ИБП содержится в руководстве по эксплуатации. Выход из строя ИБП либо присоединяемых к нему АКБ по причине не произведенной, либо неправильно произведенной предварительной настройки по умолчанию служит основанием для отмены гарантийных обязательств производителя.
В целях избегания возникновения ущерба для конечного пользователя производитель настоятельно рекомендует осуществлять первоначальную настройку и подключение АКБ к ИБП с привлечением квалифицированного обслуживающего персонала, имеющего соответствующие знания и опыт работы с АКБ такого типа в четком соответствии с рекомендациями, изложенными в руководстве по эксплуатации.
Производитель готов оказать квалифицированную помощь по всем вопросам, связанным с настройкой ИБП, в том числе проконсультировать и сертифицировать для выполнения данных работ квалифицированных сотрудников потребителя.
Преимущества
- Масштабируемость – возможность наращивания мощности с 25 до 200 кВА
- Высокий коэффициент мощности 1,0
- Максимальная доступность
- «Горячая» замена модулей
- Низкая совокупная стоимость
Особенности
- Микропроцессорное управление.
- Технология двойного преобразования с чистой выходной синусоидой.
- Возможность «горячей» замены и добавления модулей – простота установки, ремонта и наращивания мощности.
- Энергоэффективность – высокий КПД до 96,5 %.
- Выходной коэффициент мощности 1.0, коэффициент входной мощности 0,99, КНИ входного тока < 3 %, КНИ выходного напряжения ≤ 1 %.
- Широкий диапазон входного напряжения 138–485 В, автоопределение входной частоты 50 Гц / 60 Гц, адаптация ко всем типам сети.
- Технология плавного пуска позволяет работать со всеми видами генераторов.
- Поддержка двух режимов преобразования частоты: 50 Гц на входе в 60 Гц на выходе и 60 Гц на входе 50 Гц на выходе.
- Функция холодного старта от аккумуляторных батарей, авторестарт после длительного пропадания входного напряжения.
- Функция самотестирования, легкая отладка и тестирование на месте.
- Резервирование системы охлаждения: может работать при 30 % нагрузке, при выходе из строя 2 вентиляторов и при 50 % нагрузке при выходе из строя 1 вентилятора.
- Интеллектуальный «спящий» режим обеспечивает бесперебойную работу ИБП при низкой нагрузке.
- Зарядное устройство позволяет подключать от 30 до 46 шт. аккумуляторных батарей.
- Интеллектуальное управление зарядом аккумуляторных батарей.
- 7-дюймовый сенсорный ЖК-дисплей, интуитивно понятный интерфейс
- Блок мониторинга со встроенным SNMP-адаптером, поддерживает RS485 и «сухие» контакты.
- Возможность работы до 4-х ИБП в параллельном режиме.
- Использование общей аккумуляторной батареи ИБП, работающими в параллельном режиме.
Применение
- Центры обработки данных (ЦОД)
- Телекоммуникационное оборудование и оборудование связи
- Медицинское и диагностическое оборудование
- Сетевое оборудование, коммутаторы, маршрутизаторы
- Коммуникационные системы
- Системы контроля и управления
- Дежурное освещение
- Банковская сфера
- Транспортная инфраструктура
- Системы автоматизированного управления производством
| Название модели | ИБП Энергия Модуль (Н) |
| Артикул | По запросу |
| Установка | Модульная |
| Номинальная мощность, кВт | По запросу от 25 - 200 |
| Фазы на входе / выходе | 3 |
| Диапазон входных напряжений, В | 305 – 485 |
| Диапазон входной частоты, Гц | 40-70 |
| Настраиваемая выходная частота (при работе от АКБ) |
синхронизация в режиме двойного преобразования; 50/60 Гц ±0,1 Гц при работе от АКБ |
| Искажения входного напряжения |
≤ 1% (линейная нагрузка) ≤ 4% (нелинейная нагрузка) |
| Тип байпаса | электронный статический |
| Напряжение на шине постоянного тока, В DC | ± 192 ~ ± 240 |
| Количество силовых модулей, шт. | 1-8 |
| Входной коэффициент мощности | ≥ 0,99 |
| Топология и форма выходного напряжения | онлайн ИБП с «чистой» синусоидой на выходе |
| Коэффициент входной мощности | больше 0,99 |
| КПД в режиме работы, % | 96 % в режиме АКБ, 99 % в режиме ECO |
| Температура эксплуатации, °C | от 0 до 40 |
| Температура хранения, °C | от -40 до +70 |
| Относительная влажность, % | от 0 до 95 |
| Класс защиты | IP20 |
| Коэффициент пиковой нагрузки | 3:1 |
