ИБП предназначены для обеспечения резервного электроснабжения приборов бытового назначения, для которых недопустимы перерывы в электропитании по условиям их функционирования. Благодаря применению принципа высокочастотного двойного преобразования ИБП обеспечивают подачу напряжения синусоидальной формы, защищая потребителей от скачкообразных изменений входного напряжения, электрических помех и высоковольтных выбросов.
Внимание! Перед подключением АКБ к ИБП при первом запуске в работу и в случаях дальнейшего изменения количества либо ёмкости ранее подключенных АКБ необходимо в обязательном порядке произвести настройку ИБП в соответствии c параметрами подключаемых АКБ!
К ИБП может быть подключено различное количество АКБ разной ёмкости. Значение, установленное в настройках ИБП по умолчанию, может отличаться от фактического количества и ёмкости подключаемых АКБ. В связи с этим в программе управления ИБП требуется настройка следующих параметров:
- количество подключаемых АКБ
- ёмкость подключаемых АКБ
- ток заряда в зависимости от ёмкости подключенных АКБ (рекомендуется устанавливать ток заряда равный 10% от ёмкости АКБ).
При несоблюдении требования предварительной настройки ИБП существует высокий риск выхода из строя АКБ, который может сопровождаться катастрофическими последствиями, в том числе возгоранием!
Вся необходимая информация по порядку предварительной настройки ИБП содержится в руководстве по эксплуатации. Выход из строя ИБП либо присоединяемых к нему АКБ по причине не произведенной, либо неправильно произведенной предварительной настройки по умолчанию служит основанием для отмены гарантийных обязательств производителя.
В целях избегания возникновения ущерба для конечного пользователя производитель настоятельно рекомендует осуществлять первоначальную настройку и подключение АКБ к ИБП с привлечением квалифицированного обслуживающего персонала, имеющего соответствующие знания и опыт работы с АКБ такого типа в четком соответствии с рекомендациями, изложенными в руководстве по эксплуатации.
Производитель готов оказать квалифицированную помощь по всем вопросам, связанным с настройкой ИБП, в том числе проконсультировать и сертифицировать для выполнения данных работ квалифицированных сотрудников потребителя.
Преимущества
- Форма выходного сигнала в инверторном режиме – чистая синусоида;
- Широкий диапазон входного напряжения от 110 до 300 В;
- Выходное напряжение настраивается пользователем 208-220-230-240 (по умолчанию – 230 В);
- Мгновенное переключение на питание от аккумуляторов в случае сбоев электроснабжения;
- LCD дисплей с кнопочным управлением. Индикация режима работы ИБП, входного/выходного напряжения, частоты, мощность нагрузки, температуры, заряд батарей, данные об ошибках и неисправности;
- Коммуникационные порты: RS-232;
- Опционально возможна установка SNMP карты;
- Управление с помощью SNMP-протокола или веб-браузера.
Принцип действия
Принцип высокочастотного двойного преобразования
Особенности
- Широкий диапазон входного напряжения 110-300 В;
- Точность стабилизации выходного напряжения ±1 %;
- Интеллектуальное управление зарядом батареи;
- Поддерживает «холодный старт» от батарей, автоматическое включение при возобновлении подачи внешнего питания;
- КПД 93.5 - 95.5 % при работе в режиме on-line (90-93 % в режиме работы от АКБ);
- LCD дисплей с кнопочным управлением;
- Индикация на дисплее режима работы ИБП, входного/выходного напряжения, частоты, мощности нагрузки, температуры, заряда батарей, данных об ошибках и неисправностях.
Применение
- Телекоммуникации;
- Финансовый сектор;
- Коммерческие и офисные здания;
- Образовательные учреждения.
Условия эксплуатации
- Защита от пыли и влаги IP20;
- Температура эксплуатации от 0 до +40 ºС.
Виды защиты
- от короткого замыкания;
- от перегрева;
- от глубокой разрядки батарей;
- автоматическая диагностика вентилятора.

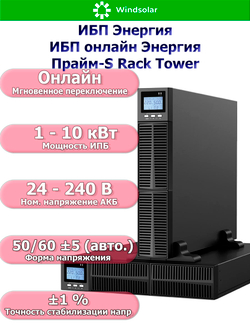

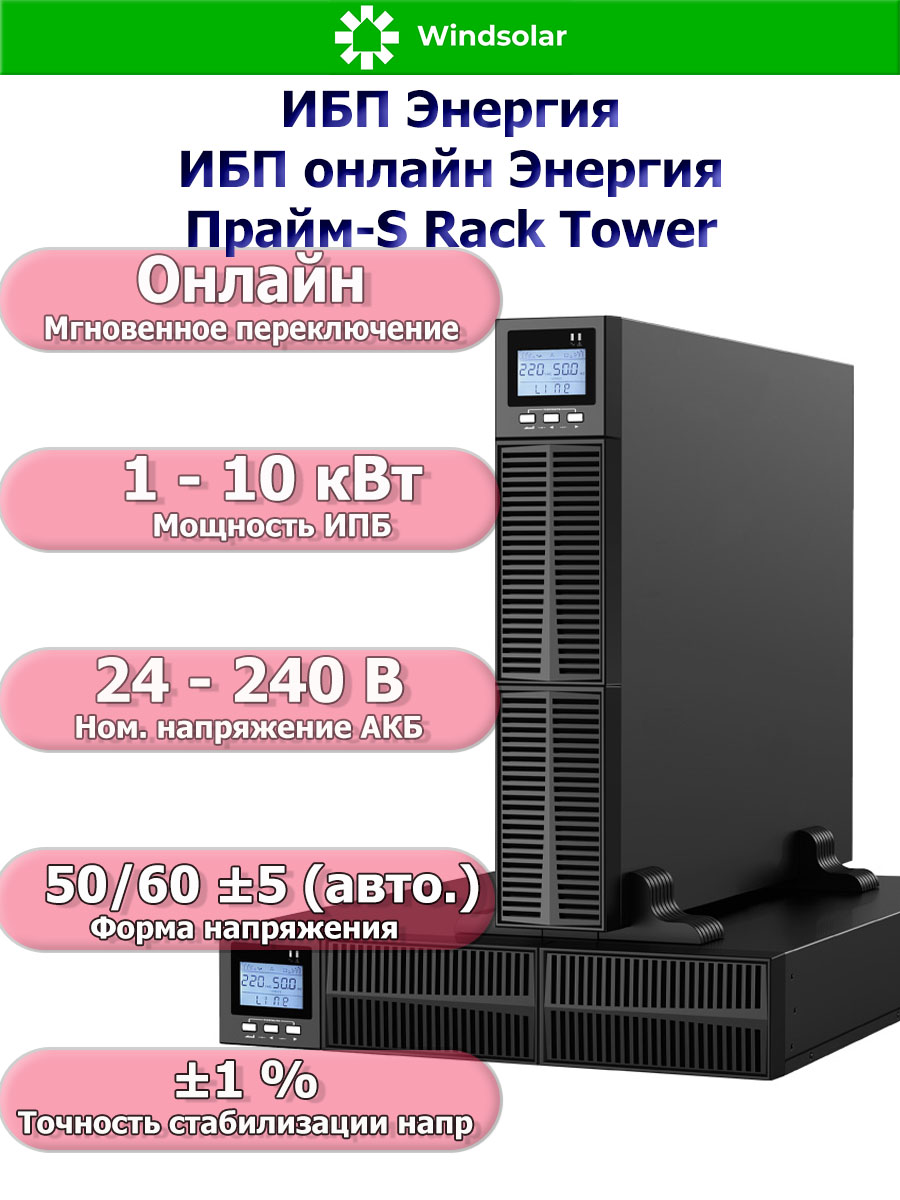

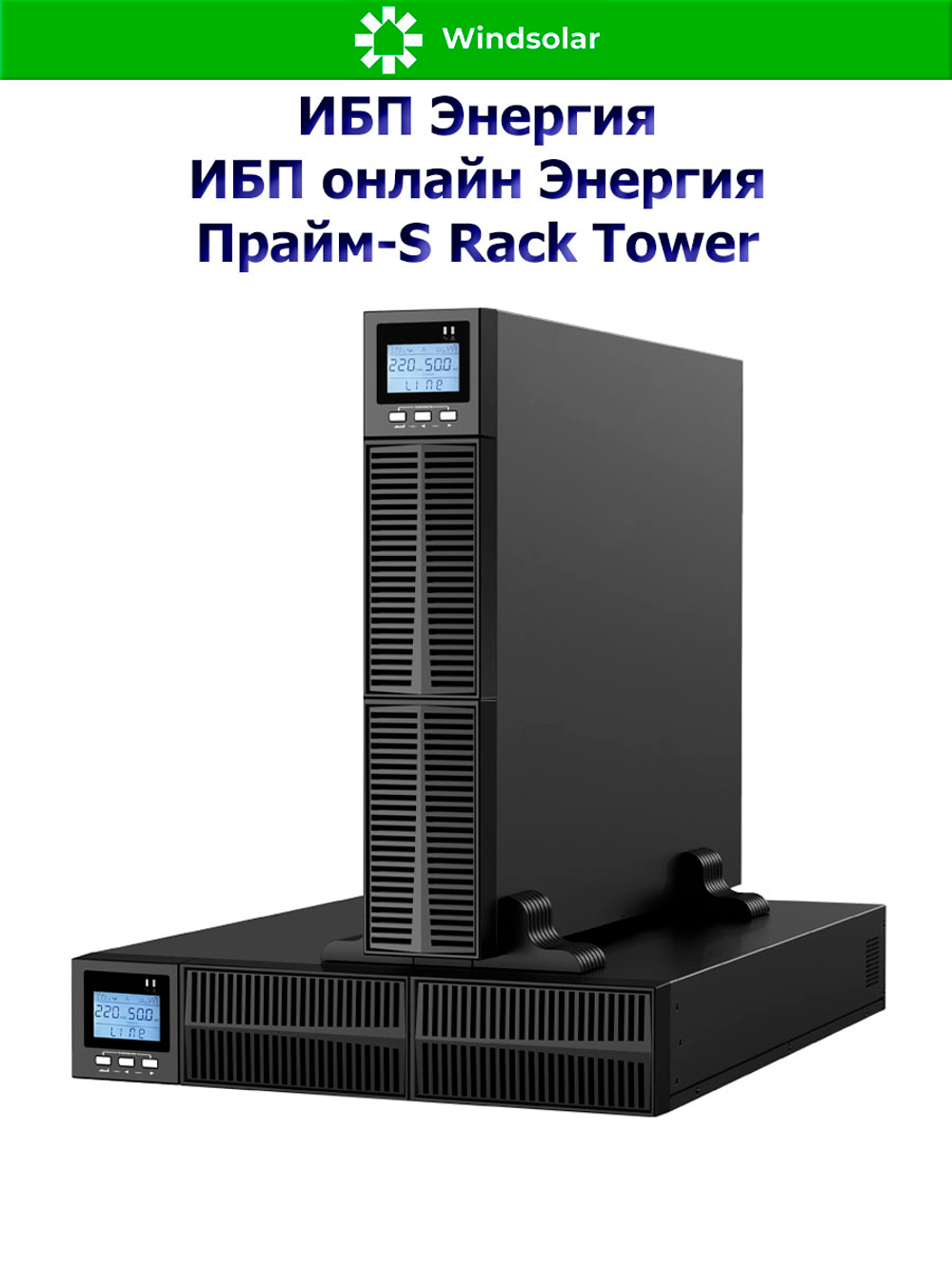

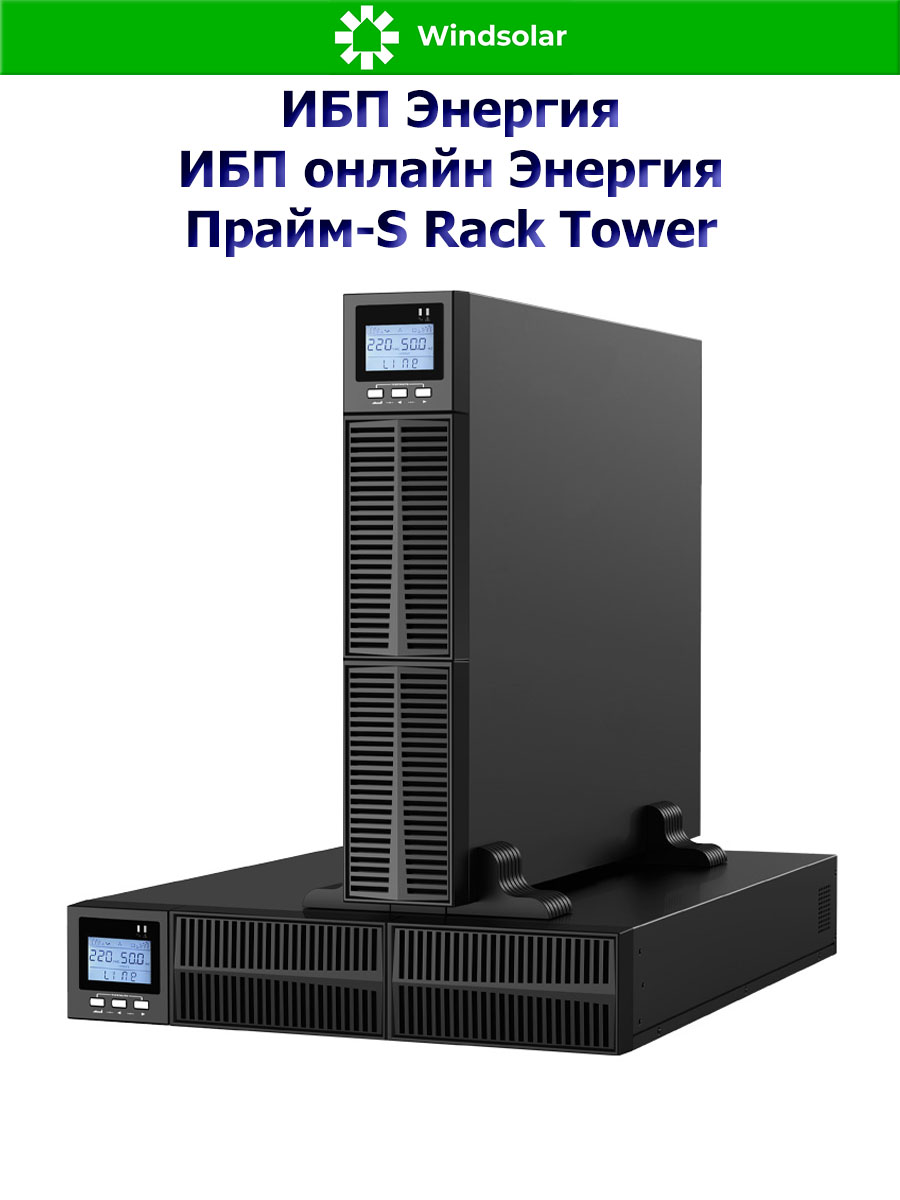

| Название модели | ИБП онлайн Энергия Прайм-S Rack Tower |
| Артикул | По запросу |

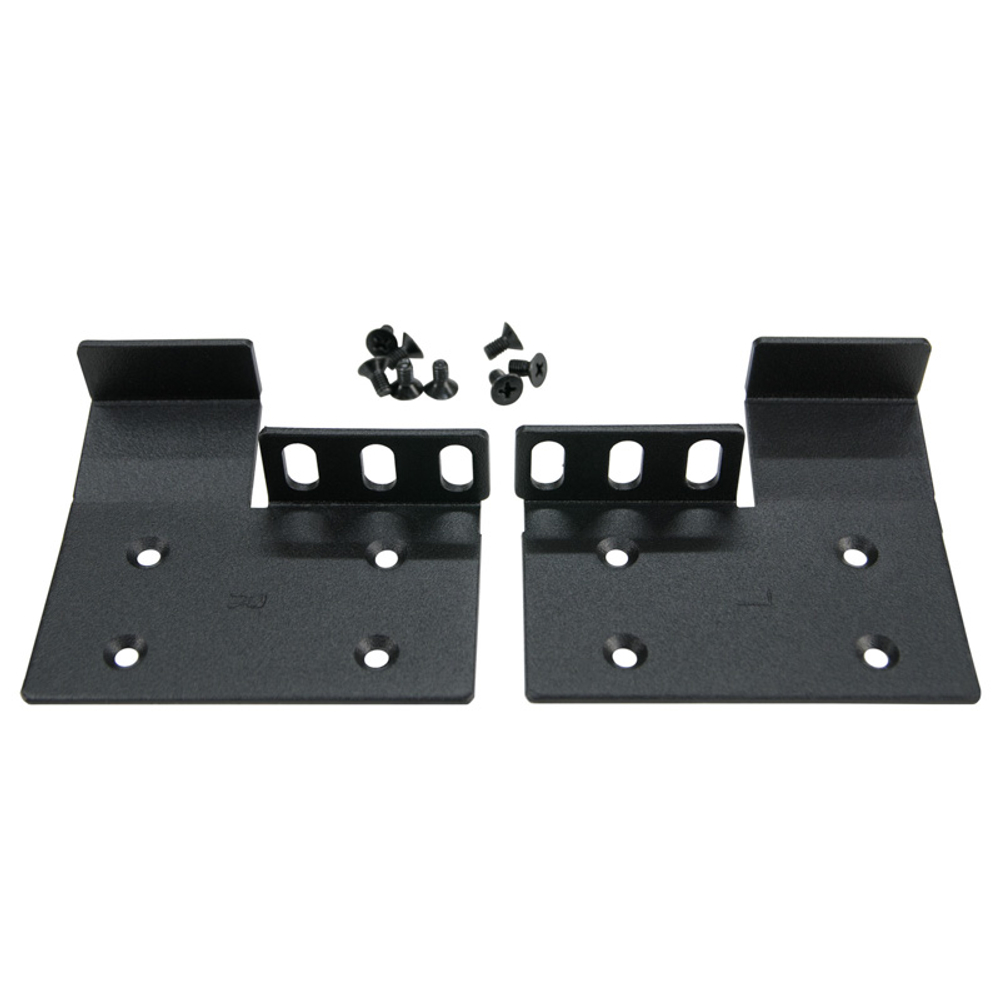

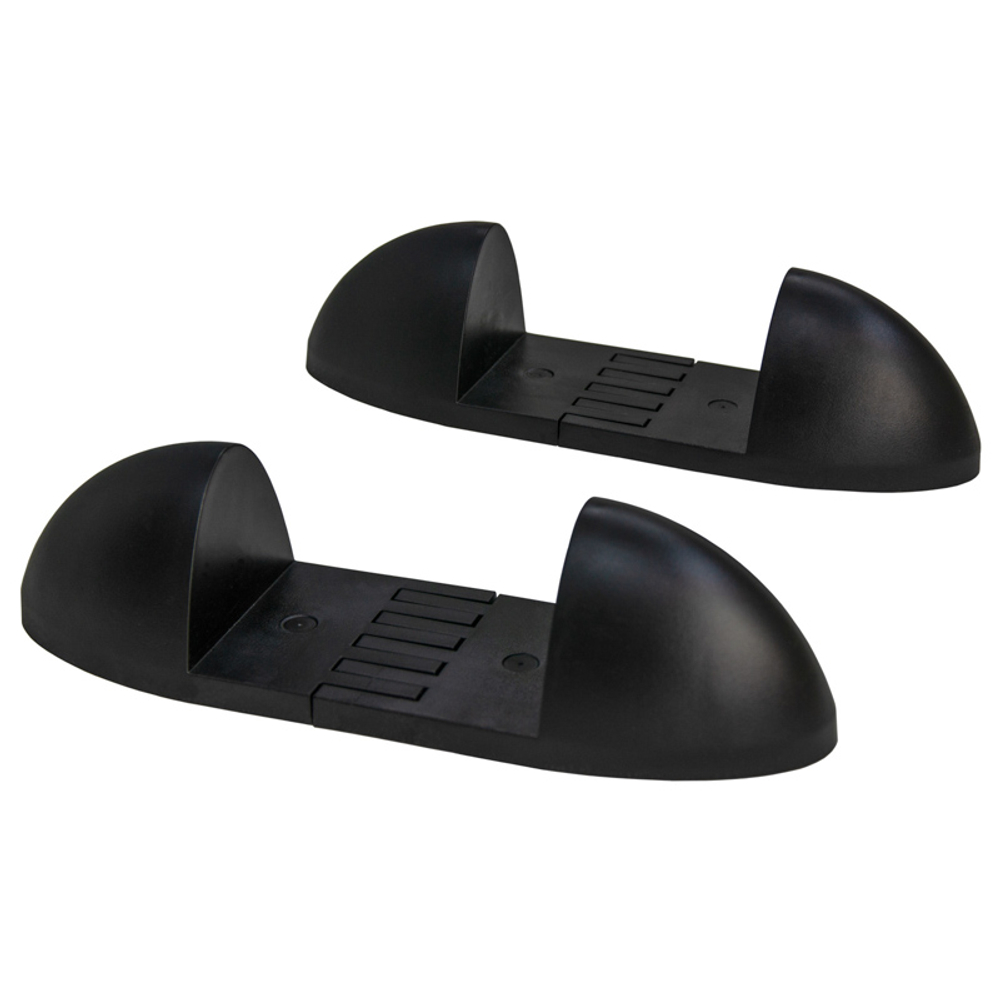

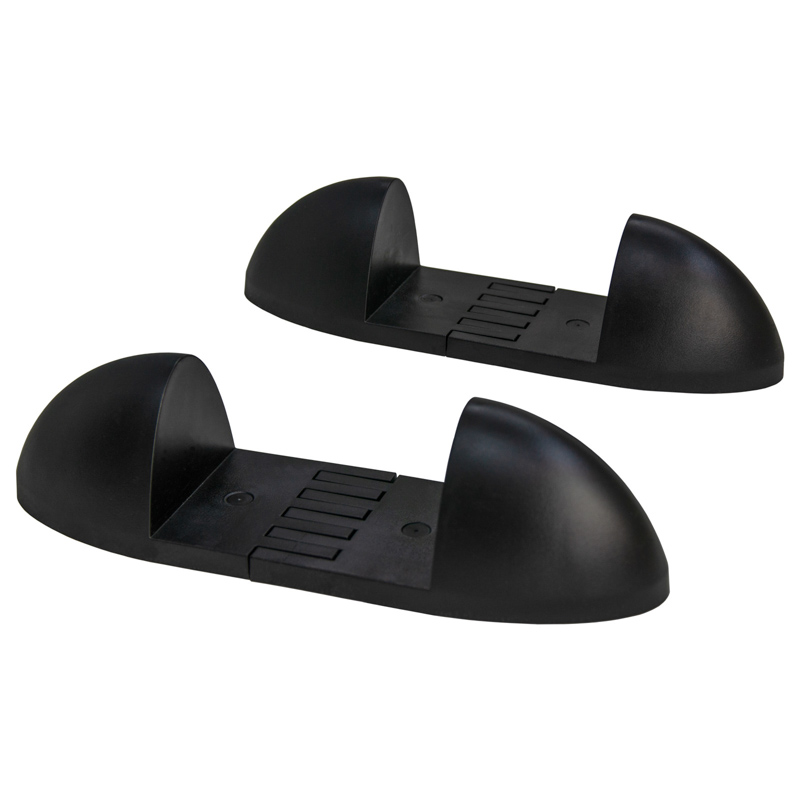

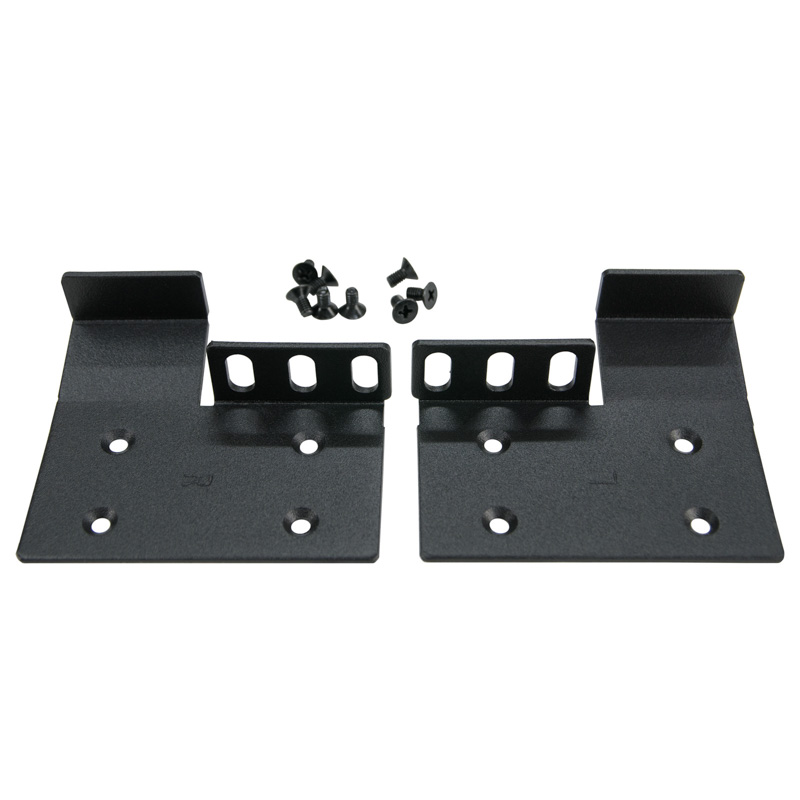

| Установка | Напольный / В стойку |
| Номинальная мощность, ВА/Вт | По запросу от 1000 до 10 000 |
| Принцип работы | Инверторный |
| Диапазон входного напряжения, В | 110-300 |
| Диапазон входной частоты, Гц | 50/60 ±5 (автоподстройка) |
| Номинальное выходное напряжение, В | 208/220/230/240 (настраивается) |
| Настраиваемая выходная частота (при работе от АКБ) | чистая синусоида |
| Искажения выходного напряжения | ≤ 2 % на линейной нагрузке |
| Напряжение батареи аккумуляторов, В | По запросу 24 / 36 /48 / 96 / 192 / 240 |
| Тип байпаса | Встроенный электронный |
| Количество батарей Ач, 3 / 9 | По запросу от 2 до 16 шт |
| Тип аккумуляторных батарей | AGM VRLA |
| Время переключения режимов работы, мс | от сети на АКБ: 0 мс, от сети на «Байпас»: 4 мс |
| Связь с ПК | RS232, USB |
| Внутренний слот для карты управления | Слот для карты SNMP / «сухие» контакты / Modbus RTU |
| Рабочая температура, ⁰С | от 0 до +40 |
| Защита от пыли и влаги | IP20 |
| Коэффициент выходной мощности | 1 |
| Принцип работы | двойное преобразование |
| Максимальный ток заряда батареи, А | 1 |
