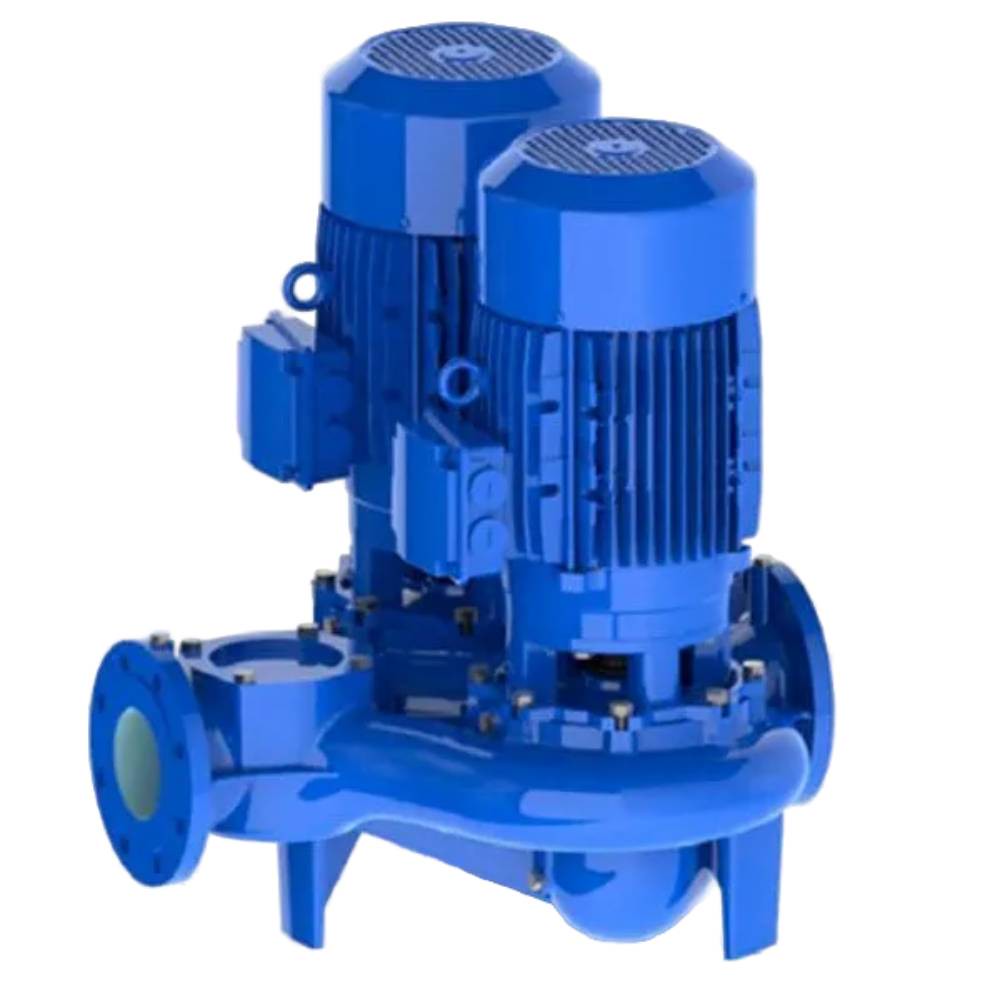

CLD 100-255/2/11.0A - сдвоенный насос с линейными всасывающими и нагнетательными патрубками одинакового диаметра и двумя одноступенчатыми центробежными насосными агрегатами с сухим ротором, размещенными в одном гидравлическом корпусе. Встроенный поворотный клапан предотвращает циркуляцию рабочей среды через насосный агрегат, когда он не работает. Насос предназначен для систем центрального отопления и охлаждения, может быть смонтирован на трубопроводе или на фундаменте.
Насосные агрегаты приводятся в движение асинхронными трехфазными двухполюсными электродвигателями с вентиляторным охлаждением и фиксированной скоростью вращения ротора. Электродвигатели с эффективностью IE2 имеют класс изоляции F, степень защиты от воды и пыли IP55 и подключаются непосредственно к электрической сети. Защита обмоток электродвигателя от перегрева не предусмотрена, поэтому необходимо использовать защиту от перегрузки по току.
Для нормальной работы насоса необходимо использовать рабочую среду, состоящую из чистой воды или смеси чистой воды и гликоля (до 50%) в соответствии с действующими стандартами качества воды, например немецким стандартом VDI 2035.
Валы насоса оснащены несбалансированным торцовым уплотнением для перекачивания жидкости с температурой от -10 до +130 °С, при температуре окружающей среды -10...+40 °С и максимально допустимом давлении в корпусе насоса 10 бар ( DN40 - 6 бар ) . Присоединение к трубопроводам фланцевое PN 16, фланцы имеют отверстия с резьбой R 1/4 для подключения датчиков давления.
Рабочая точка:
• Расход: 0 m3/h
• Напор: 0 m
Данные электродвигателя:
• Мощность: 11000 W
• Макс. ток: 19.9 A
• Частота переменного тока: 50 Hz
• Скорость вращения: 2950 1/min
Установочные данные :
• Ду: 100
• Монтажная длина: 720 mm
• Вес нетто: 226 kg
Гидравлический корпус и консоль насоса изготовлены из серого чугуна, вал – из нержавеющей стали, рабочее колесо – из серого чугуна. Поверхности гидравлического корпуса, консоли и рабочего колеса окрашены краской на водной основе.
Корпус насоса имеет опоры, на которые можно установить плиту для горизонтальной установки насоса.
Каждый насосный агрегат (двигатель и рабочее колесо) можно демонтировать для технического обслуживания или ремонта, при этом насос остается вмонтированным в трубопровод и продолжит работать с помощью оставшегося насосного агрегата. Фланцевая заглушка, которая устанавливается на место демонтированного насосного агрегата, входит в комплект поставки.
