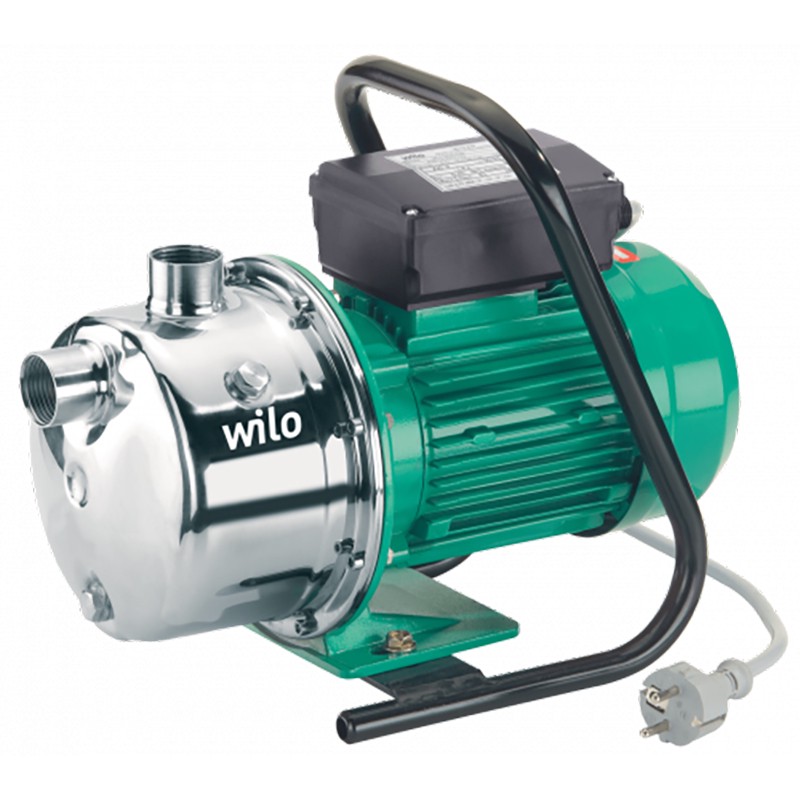

Переносной самовсасывающий одноступенчатый горизонтальный струйный насос для перекачивания воды в режиме всасывания и подвода. Напрямую присоединенный фланцами электродвигатель однофазного или трехфазного тока; в исполнении для однофазного тока со встроенным термическим защитным выключателем электродвигателя и конденсатором, а также отдельным выключателем ВКЛ./ВЫКЛ. Насос готов к подключению и включает в себя несущую раму и соединительный кабель длиной 2 м со штекером с защитным контактом; идеально подходит для переносной эксплуатации в саду или для различных увлечений. В исполнении для трехфазного тока подключение выполняется через клеммную коробку.
Все детали, находящиеся в контакте с перекачиваемой средой, не подвержены коррозии.
Описание серии
Тип
Самовсасывающие одноступенчатые центробежные насосы
Применение
Перекачивание воды из колодцев
наполнение жидкостью, опорожнение, перекачивание жидкости, орошение и полив водой
В качестве аварийного насоса при затоплении
Обозначение
Пример: WJ-203-X-EM
WJ Насосы Wilo-Jet

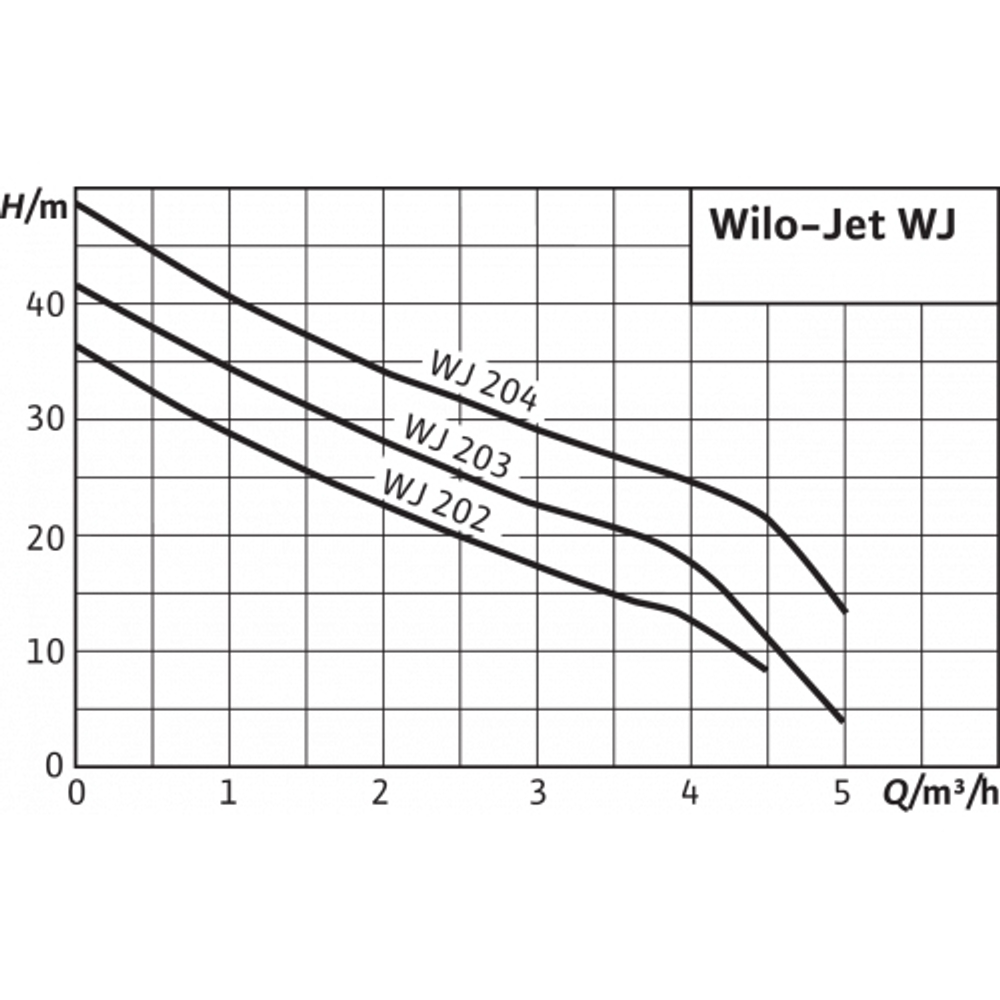

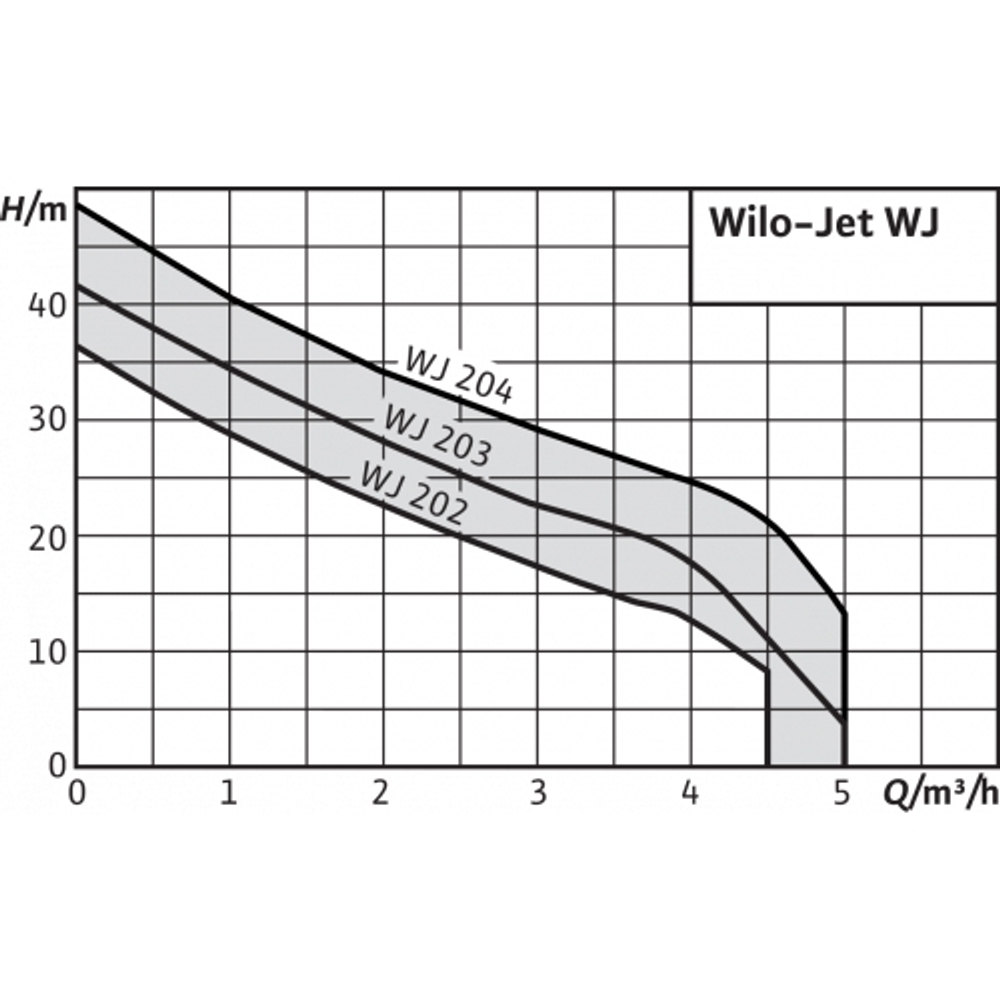

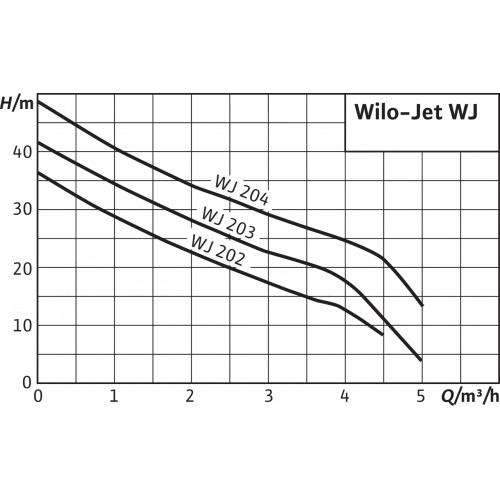

2 Номинальная подача Q в м³/ч при оптимальном коэффициенте полезного действия
03 Индекс для давления насоса
Исполнение 03 с более высоким давлением, чем исполнение 02
(без указания на количество рабочих колес!)
X Исполнение без несущей рамы
без обозначения Мобильное исполнение с несущей рамой
EM Однофазное исполнение, 1~230 В 50 Гц
DM Трехфазное подключение, 3~230/400 В, 50 Гц
Особенности/преимущества продукции
Удобный для пользователя благодаря малому весу, компактности, а также практичной ручке для переноски
Высокая безопасность подачи благодаря хорошей гидравлической мощности системы, самовсасывающей до 8 м, даже при низком расходе
Прочная конструкция из нержавеющей стали для длительной эксплуатации, рабочее колесо, вал и корпус из стали марки AISI 304
Трехфазный электродвигатель класса IE3-IEC (≥ 0,75 кВт)
Технические характеристики
Подключение к сети 1~230 В, 50 Гц или 3~400 В, 50 Гц
Входное давление макс. 2 бар
Макс. температура перекачиваемой жидкости от +5 °C до +35 °C
Макс. рабочее давление 6 бар
Класс защиты IP 44

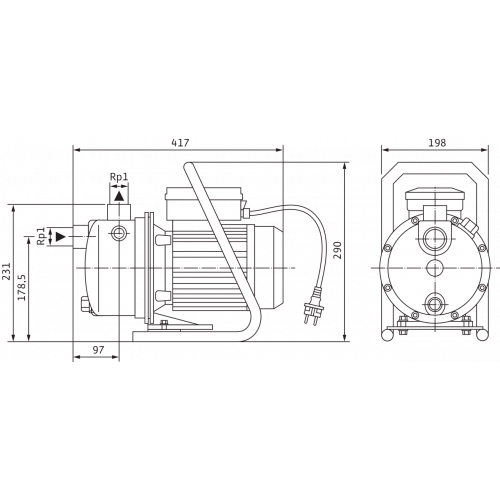

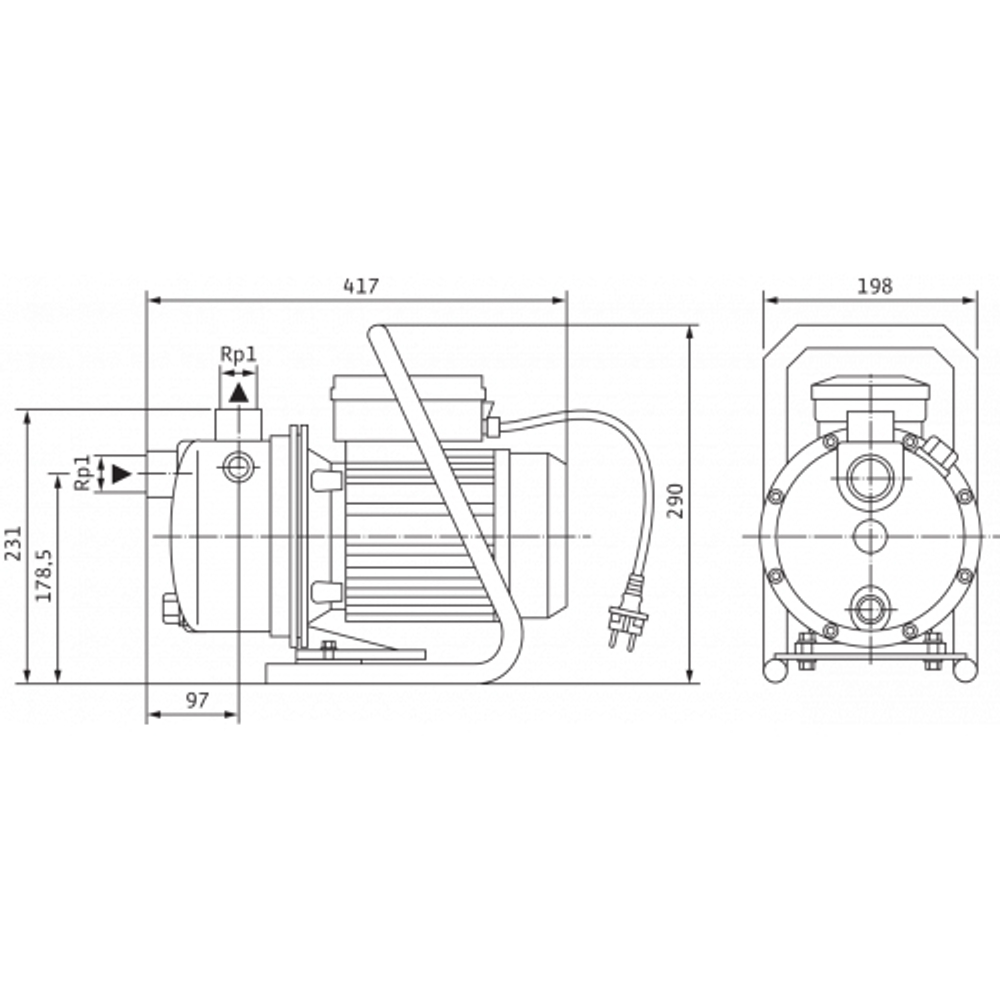

Подключение со всасывающей и напорной сторон G 1
Оснащение/функции
В зависимости от исполнения с ручкой для переноса или без нее
Для однофазного двигателя (1~ 230 В):
Кабель электропитания со штекером
Включатель/выключатель
Термический защитный выключатель электродвигателя
Материалы
Корпус насоса из нержавеющей стали 1.4301
Рабочее колесо из нержавеющей стали 1.4301
Вал из нержавеющей стали 1.4005
Скользящее торцовое уплотнение из керамики/графита
Диффузор/инжектор из материала Noryl
Уплотнения из NBR
Комплект поставки
Насос
В зависимости от исполнения с несущей рамой или без нее
Инструкция по монтажу и эксплуатации
Принадлежности
Автоматическая манометрическая схема: прибор контроля потока и давления Fluidcontrol.
Всасывающий/напорный шланг 1” (исполнение с длиной 1,5–15 м)
Приемный клапан
